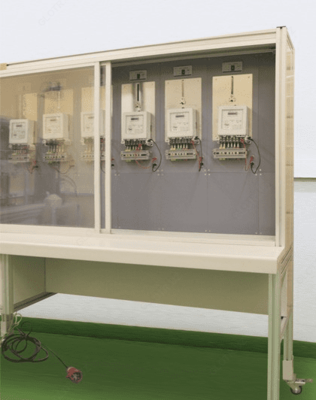

НЕВА-Тест 6121 — установка для проверки изоляции электросчетчиков

Описание товара

Назначение:

Метрологические характеристики установок определяются метрологическими характеристиками прибора для проверки параметров электрической безопасности. В установках типа НЕВА-Тест используются приборы серии GPT/GPI-700A. В установках типа НЕВА-Тест М используются приборы серии CS267. Установки для проверки изоляции предназначены для проведения в производственных условиях и в условиях электротехнической лаборатории испытания изоляции на пробой переменным и постоянным напряжением счетчиков электрической энергии и других электротехнических изделий.

Особенности:

Установки выпускаются в различных конструктивных вариантах в зависимости от:
- Типа устройств навески: для однофазных счетчиков;
- Количества устройств навески для подключения проверяемых счетчиков.
Установка позволяет проводить испытания как в ручном, так и в автоматическом режиме — окончание испытания по окончанию заданного времени. Электропитание установок осуществляется от сети переменного тока (220 ± 10 %) В, (50 ± 2) Гц, при коэффициенте несинусоидальности не более 5%. Установки позволяют проводить испытания одновременно всех установленных на устройствах навески счетчиков электрической энергии (количество устройств навески определяется типом установки) как в ручном, так и в автоматическом режиме. Установки могут комплектоваться либо механическим экраном — защитными шторками, либо электронным экраном — оптическим защита. Защитные шторки блокируют подачу напряжения питания на прибор для проверки параметров электрической безопасности в открытом состоянии. Таким образом, высокое напряжение может быть подано на поверяемые счетчики только при закрытых шторках.

Технические характеристики:

Генератор испытательного напряжения:
Входное напряжение переменного тока:	220V ± 10%
Выходное напряжение переменного тока:	0 ~ 5 кВ
Частота выходного напряжения	50 Гц
Отклонение выходного напряжения:	± 5%
Максимальная выходная мощность:	500 ВА
Максимальный ток утечки:	100 mA
Время испытаний:	0 ~ 99 сек
Точность отсчёта времени испытаний:	± 5%
Испытательный стенд:
Кол-во мест подключения трёхфазных счетчиков:	0 ~ 6
Максимальная потребляемая мощность:	500 ВА
Ток утечки на каждом месте подключения счетчика:	не более 5 мА ± 5%
Несинусоидальность выходного напряжения:	не более 5%
Сопротивление изоляции между цепями напряжения, тока и землёй:	более 10 МΩ
Отклонение выходного напряжения:	не более ± 2%
Условия эксплуатации:
Температура	0 ~ 45 ℃,
Относительная влажность:	до 85%
Габаритные размеры:	1800х700х1600 мм

Диапазон испытуемого напряжения, кВ	Диапазон испытуемого тока утечки, мА	Диапазон предустановки экстренного срабатывания аварии для переменного тока, мА	Диапазон времени испытания	Емкость преобразователя
AC: 0.50 ~ 5.00 ± (5% +3 ед.)	AC: 0.300 ~ 2.000 2.00 ~ 20.00 20.00 ~ 100.0 ± (5% +3 ед.)	AC: 0.300 ~ 2.000 2.00 ~ 20.00 20.00 ~ 100.0 ± (5% +3 ед.)	1~99 сек ± 1% (непрерывно)	500 В·А
