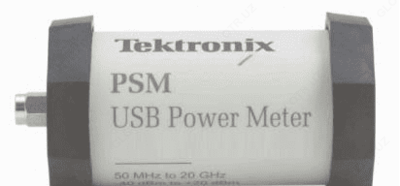

PSM4110 — измеритель мощности ВЧ

Описание товара

Назначение измерителя мощности ВЧ PSM4410:

Серия измерителей мощности Tektronix PSM4000 обладают высокой производительностью и просты в использовании. Они обеспечивают измерение средней мощности (CW), а также дополнительно позволяет измерять импульсную и пиковую мощность при работе с импульсными сигналами ВЧ и СВЧ диапазона.

Технические характеристики измерителя мощности ВЧ PSM4410:

Входной разъем	3,5 мм (male)
Диапазон рабочих частот	10 МГц...8 ГГц/td>
Динамический диапазон	10 МГц...6 ГГц: -60 дБм...+20 дБм 6 ГГц...8 ГГц: -50 дБм...+20 дБм
Максимальный диапазон пик-средн.	10 МГц...6 ГГц: 80 дБ 6 ГГц...8 ГГц: 70 дБ
Полоса видео	10 МГц, типичное
Погрешность временной базы	±50 ppm, типичное
Частота дискретизации	500 Квыб/сек
Минимальная длительность импульса (средняя мощность)	500 нс, типичное
Минимальная длительность импульса (пиковая мощность)	200 нс, типичное
Общая погрешность (неопределенность)	2 × √[ (CF/2)² + (L/2)² + (N/2)² + (Z/√2)²+ (Mm/√2)² + (T/√2)² ]
Неопределенность: калибровочный коэффициент (CF)	10 МГц...100 МГц: 7,0% 100 МГц...500 МГц: 4,0% 500 МГц...8 ГГц: 2,5%
Неопределенность: нелинейность (L)	10 МГц...100 МГц: +15 дБм...+20 дБм: 7,0% +10 дБм...+15 дБм: 5,0% -60 дБм...+10 дБм: 4,0% 100 МГц...2 ГГц: +15 дБм...+20 дБм: 7,0% +10 дБм...+15 дБм: 5,0% -60 дБм...+10 дБм: 3,0% 2 ГГц...8 ГГц: +15 дБм...+20 дБм: 5,0% +10 дБм...+15 дБм: 3,0% -60 дБм...+10 дБм: 2,0%
Неопределенность: шум (N)	интеграция 1 секунда +10 дБм...+20 дБм: 0,22% (10 МГц...100 МГц) 0,15% (100 МГц...8 ГГц) -30 дБм...+10 дБм: 0,22% (10 МГц...100 МГц) 0,04% (100 МГц...8 ГГц) -50 дБм...-30 дБм: 0,22% (10 МГц...100 МГц) 0,04% (100 МГц...6 ГГц) 0,15% (6 ГГц...8 ГГц) -60 дБм...-50 дБм: 0,44% (10 МГц...100 МГц) 0,15% (100 МГц...6 ГГц)
Смещение нуля (Z)	[(0,35 нВт на 25 °C) + \|ΔT\| × (0,025 нВт / °C)] + 0,005 нВт /месяц
Учет КСВН (Mm) Mm=100×[(1 ± Γ_source×Γ_sensor)² –1]	1,09:1 КСВН (27 дБ обр. потери)
Неопределенность: температура (T)	40 °C < T ≤ 50 °C: 1,00% (+1%, 0 дБм...10 дБм, +3%, 10 дБм...20 дБм) 30 °C < T ≤ 40 °C: 0,75% (+1%, 0 дБм...10 дБм, +3%, 10 дБм...20 дБм) 20 °C < T ≤ 30 °C: 0,00% 10 °C < T ≤ 20 °C: 0,75% (+1%, 0 дБм...10 дБм, +3%, 10 дБм...20 дБм) 0 °C < T ≤ 10 °C: 1,00% (+1%, 0 дБм...10 дБм, +3%, 10 дБм...20 дБм)
Скорость измерения	2000 изм./сек
Интерфейс	USB 2.0
Габаритные размеры	Ø 48 мм х 62 мм
Вес	110 г

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.
