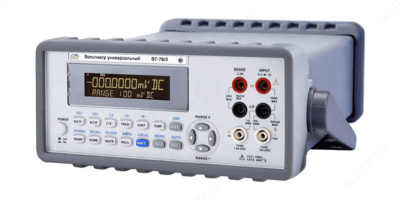

В7-78/3 — вольтметр универсальный цифровой

Описание товара

Особенности вольтметра универсального цифрового В7-78/3:
- Разрядность индикатора 6½ разрядов;
- Высокая скорость измерений (во внутренний буфер): 50000 изм/сек (В7-78/2); 10000 изм/сек (В7-78/3); 2000 изм/сек (В7-78/1);
- Двухстрочный дисплей: VFD с трехцветной индикацией – В7-78/1; монохромный ЖК-дисплей – В7-78/2, В7-78/3;
- Одновременное отображение 2-х измерений (В7-78/2, В7-78/3);
- 12 измерительных и 8 математических функций (мин/ макс/ среднее; дБ/ дБм; допусковый контроль; Δ-измерения);
- Измерение отношения напряжений U1/U2 (пост);
- Измерение с учетом формы сигнала и искажений True RMS;
- Измерение температуры: с помощью термопар различных типов (В7-78/1, В7-78/2) и термосопротивления PT100;
- Эмулирование языка программирования HP34401A/ 34410A/ 34411A (команды SCPI);
- ПО для управления и передачи данных на компьютер;
- Интерфейс: USBTMC, опция - GPIB (КОП) или RS-232;
- Встраиваемый 10/ 20 канальный сканер: опция для В7-78/1 (кроме режима измерения силы тока).

Технические характеристики вольтметра универсального цифрового В7-78/3:

Характеристики	Параметры	В7 - 78/1	В7 - 78/2	В7 - 78/3
ПОСТОЯННОЕ НАПРЯЖЕНИЕ	Пределы измерений	100 мВ / 1 / 10 / 100 / 1000 В
	Разрешение	0,1 / 1 / 10/ 100 мкВ / 1 мВ
	Погрешность	± (0,0035 % изм. + 0,0005 % диапазона)	± (0,008 % изм. + 0,0045 % диапазона)
	Отношение напряжений	U 1/ U 2 (постоянное)
	Входной импеданс	10 МОм для пределов 100 и 1000 В ; 10 ГОм для остальных пределов	10 МОм
ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ (TRMS )	Пределы измерений	100 мВ / 1 / 10 / 100 / 750 В (3 Гц...300 кГц)
	Отношение напряжений	0,1 / 1 / 10/ 100 мкВ / 1 мВ
	Погрешность	± (0,06 % изм. + 0,03 % диапазона)	± (0,12 % изм. + 0,04 % диапазона)
ПОСТОЯННЫЙ ТОК	Пределы измерений	10 / 100 мА / 1 / 3 А	10 / 100 мА / 1 /3 А / 10 А	10 / 100 мА / 1 / 10 А
	Разрешение	10 нА / 100 нА / 1 / 10 мкА
	Погрешность	± (0,05 % изм. + 0,0 05 % диапазона)	± (0,05% изм. + 0,01 % диапазона)
	Сопротивление шунта	5 Ом на пределе 10 / 100 мА 0,1 Ом на пределе 1 / 3 А	-
ПЕРЕМЕННЫЙ ТОК (TRMS)	Пределы измерений	1 / 3 А (3 Гц...5 кГц)	1 / 3 А / 10 А (3 Гц...5 кГц)	1 / 10 А (3 Гц...5 кГц)
	Разрешение	1 / 10 мкА
	Погрешность	± (0,1 %изм. + 0,0 04 %диапазона)	± (0,2 %изм. + 0,04%диапазона)
СОПРОТИВЛЕНИЕ (2 - Х И 4 - Х ПРОВ.)	Пределы измерений	100 Ом / 1 / 10 / 100 кОм / 1 / 10 / 100 МОм
	Разрешение	100 мкОм / 1 / 10 / 100 мОм / 1 / 10 / 100 Ом
	Погрешность	±(0,01 % изм. + 0,001 % диапазона)	±(0,02 % изм. + 0,002% диапазона)
	Ток через сопротивление	500 нА...1 мА в зависимости от предела	-
ЕМКОСТЬ	Пределы измерений	-	1/ 10/ 100 нФ/ 1/ 10/ 100 мкФ/ 1/ 10 мФ
	Ток через сопротивление	-	± (1 % изм. + 0,5 % диапазона)
	Тестовый ток	-	10/ 100 мкА/ 1 мА
ПРОЗВОН ЦЕПИ	Порог срабатывания	1 Ом ... 1 К Ом (по выбору); зав. уст. 100 Ом
	Тестовый ток	1 мА
ПРОВЕРКА P-N ПЕРЕХОДА	Тестовое напряжение	1 В (разрешение 10 мкВ)
	Тестовый ток	1 мА
ЧАСТОТА, ПЕРИОД	Диапазон измерений	3 Гц...300 кГц (от 333 мс до 3,3 мкс)	10 Гц...300 кГц (от 100 мс до 3,3 мкс)
	Входной уровень	100 мВ...750 В ср. кв.
ТЕМПЕРАТУРА	Диапазон измерений	- 250 С ° ... + 1820 С °	200 С ° ...+850 С ° (с по мощью терморе - зисторов типа PT 100)
	Термопары	B , C , E , J , K , N , R , S , T	Не поддерживает
ОБЩИЕ ДАННЫЕ	Интерфейс	USBTMC (Test & Measurement Class)
	Напряжение питания	100/ 120/ 220/ 240 В; частота 50 / 60 Гц
	Размеры (Ш × В × Г)	2 24 × 113 × 373 мм	215 × 89 × 281 мм
	Масса	4 , 3 кг	2 , 23 кг

Комплект поставки В7-78/3

№	Наименование	Количество
1	Вольтметр универсальный цифровой В7-78/3	1
2	Измерительные провода	1
3	Шнур питания	1
4	Кабель USB	1
5	Руководство по эксплуатации	1
6	CD диск с ПО	1

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.
