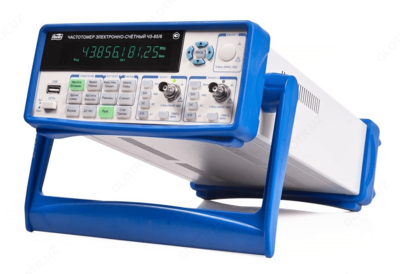

Ч3-85/5 — частотомер электронно-счётный

Описание товара

Особенности частотомера электронно-счётного Ч3-85/5:
- Диапазон измерений: 1 мГц … 200 МГц (Опции: до 3 / 6,5 / 12,4 / 16 ГГц)
- Измерение частоты, периода, временного интервала, отношения частот, фазового сдвига между сигналами, длительности и скважности, времени нарастания/ спада, счет импульсов
- Стандартное число каналов (до 200 МГц): 2 изм. входа
- Вх. внешней опорной частоты (5 / 10 МГц), выход внутр. ОГ (10 МГц)
- Погрешность опорного источника: 2×10^-7 /год, опции: 5×10^-8, 5×10^-10
- Статистика для частотных измерений (среднее, минимум, максимум, относительные значения (PPM), СКО, девиация Аллана)
- Автоматический допусковый контроль для частотных измерений (верхний/ нижний порог – 2 режима индикации)
- Макс. разрешение индикатора: 10 разрядов
- Память: 20 профилей настроек (запись/вызов)
- Фильтр НЧ, вх. аттенюатор (1х, 10х), допуск на ЧМ (25%)
- Интерфейсы USB, RS-232 (стандартно), GPIB (опция)

Технические характеристики частотомера электронно-счётного Ч3-85/5:

Параметр		Значение
Канал 1
Диапазон частот		1 мГц … 200 МГц
Период		5 нс … 1000 с
Вх. напряжение		50 мВскз … 1 Вскз
Связь по входу		AC или DC (открытый или закрытый вход)
Вх. сопротивление		1 МОм/ 35 пФ или 50 Ом
Фильтр НЧ		До 100 кГц (–20 дБ для частот > 1 МГц)
Канал 3 (опция)
Диапазон частот	Опция 1	100 МГц … 3 ГГц
	Опция 2	200 МГц … 6,5 ГГц
	Опция 3	6,5 ГГц … 12,4 ГГц
	Опция 4	6,5 ГГц … 16 ГГц
Период	Опция 1	: 0,33 нс … 10 нс
	Опция 2	0,15 нс … 1,6 нс
	Опция 3	0,08 нс … 0,15 нс
	Опция 4	0,0625 нс … 0,15 нс
Входное напряжение	Опция 1	-27 дБм …+19 дБм
	Опция 2	200 МГц … 400 МГц ≤ -15 дБм … +13 дБм
		400 МГц … 6,5 ГГц ≤ -20 дБм … +13 дБм
	Опция 3	-18 дБм … +10 дБм
	Опция 4	6,5 ГГц … 12,4 ГГц ≤ -18 дБм … +10 Бм
		12,4 ГГц … 16 ГГц ≤ -15 дБм … +10 дБм
Вх. сопротивление		50 Ом
Связь по входу		AC (закрытый вход)
Параметры входа
Аттенюатор		×1, ×10 (измерение вх. напряжения и ослабл. уровня схемы запуска)
Защита по входу		50 Ом: 5 Вскз
		1 МОм: 0 … 3,5 кГц – 350 В (DC + ACпик)
		> 100 кГц – 5 Вскз
		Опция 4: +25 дБм
Измерительные функции
Врем. интервалы (кан. 1 и 2)		10 нс – 10000 с
Длит. импульса		10 нс ... 5000 с
Скважн. импульсов		1 … 99 %
Счет импульсов		0 … 1х1013
Фазовый сдвиг		0° … 360°
Отношен. частот		Кан1/ Кан2
Опорный генератор 10 МГц
Тип ОГ		Стандартный (погрешность < 5 x 10-8/ старение в год < 2 x 10-7),
		Опция 101 (погрешность < 1 x 10-8/ старение в год < 5 x 10-8)
		Стандарт частоты рубидиевый
		FE-5680A: (погрешность < 5 x 10-11/ старение в год < 5 x 10-10)
Общие данные
Максимальное разрешение		10 разрядов
Число каналов		2 канала (до 200 МГц)
		3 канал (опция)
Опции расширения частотного диапазона	для 3 канала	100 МГц … 3 ГГц
		200 МГц … 6,5 ГГц
		6,5 ГГц … 12,4 ГГц
		6,5 ГГц … 16 ГГц
Измерение временных интервалов		Да
Интерфейс		USB
		RS-232 (GPIB - Опция 5)
Память		20 профилей настроек (запись/вызов)
Напряжение питания		220 В (1± 10%) частота (50 / 60 Гц); <35 ВА
Габаритные размеры		375 × 105 × 235 мм
Масса		3,7 кг

Комплект поставки Ч3-85/5

Наименование Количество

Частотомер электронно-счётный Ч3-85/5 1

Шнур питания 1

Кабель BNC 1

РЭ 1

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.
