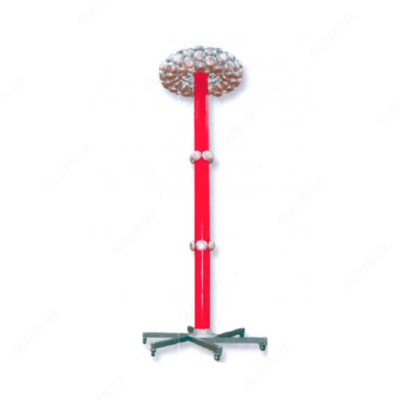

ДН-400э — делитель напряжения

Описание товара

Назначение делителя напряжения ДН-400э:

Делитель напряжения ДН-400э предназначен для использования в качестве масштабного преобразователя высоких напряжений постоянного тока и переменного тока промышленной частоты в сетях электроэнергетических объектов и в высоковольтных лабораториях при проведении испытаний.

Делитель напряжения ДН-400э могут также применять для масштабного преобразования высоких импульсных напряжений стандартной коммутационной и грозовой формы, а частотный диапазон преобразуемых высоких напряжений переменного тока может быть расширен от 1 Гц до 20000 Гц.

Описание делителя напряжения ДН-400э:

Делитель напряжения ДН-400э собран по схеме резистивно-емкостного масштабного преобразователя. Плечи высокого напряжения собраны из резистивно-емкостных сборок. Плечо низкого напряжения собрано из конденсаторов, соединенных параллельно и шунтированных резисторами. Резистивно-емкостные сборки делителей помещены в диэлектрические корпуса. В основаниях и в верхних крышках корпусов предусмотрены отверстия для охлаждения элементов делителя.

В плече низкого напряжения установлен разрядник для защиты от перенапряжений. Коаксиальный кабель, применяемый для подсоединения к выходу делителя и к измерительному прибору, снабжен байонетными разъемами.

Технические характеристики делителя напряжения ДН-400э:

Параметр	Значение
Номинальные коэффициенты деления	500, 1000, 1500, 2000, 3000, 4000
Диапазоны преобразования напряжения постоянного тока, кВ:	±(2...400)
Диапазоны преобразования действующих значений напряжения переменного тока номинальной частотой 50 Гц (дополнительно по заказу 1 Гц - 20 кГц), кВ:	4...400
Диапазоны (дополнительно по заказу) преобразования напряжений стандартных грозовых и коммутационных импульсов, кВ:	10...400
Пределы допускаемой относительной основной погрешности коэффициента деления при измерении действующих значений напряжения переменного тока номинальной частотой 50 Гц и напряжения постоянного тока, %:	±0,5
Пределы допускаемой относительной дополнительной погрешности коэффициента деления при измерении высоких импульсных напряжений стандартной коммутационной и грозовой формы, или при измерении действующих значений напряжения переменного тока в частотном диапазоне от 1 Гц до 20 кГц, %	± 0,5
Дополнительная погрешность коэффициента деления делителей для всех видов измеряемых напряжений, обусловленная влиянием температуры окружающего воздуха в диапазоне рабочих температур (+5 ... +40) °С	не превышает 50 % от пределов допускаемой относительной основной погрешности
Время установления рабочего режима измерений	не более, 60 с
Средняя наработка на отказ	не менее, 7000 ч
Средний срок службы	не менее, 8 лет
Габаритные размеры, не более, мм	4000х185х1600
Масса, не более	80 кг
Нормальные условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, мм рт. ст	20 ± 5 30...80 630-800
Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, мм рт. ст	5...40 80 при 25 °С 630-800
