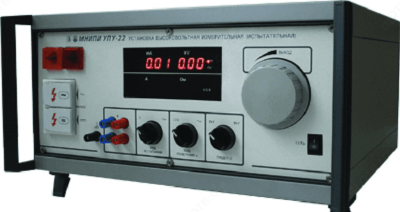

УПУ-22 — высоковольтная измерительная установка

Описание товара

Назначение высоковольтной измерительной установки УПУ-22

Высоковольтная измерительная (испытательная) установка УПУ-22 предназначена для проверки соответствия требованиям электробезопасности радиоэлектронных приборов и электротехнической продукции.

Основные проверяемые параметры: электрическая прочность изоляции, ток утечки и сопротивление защитного заземления.

Расширяет возможности УПУ-21/1, по сравнению с которой имеет меньшие габаритные размеры и вес, цифровую индикацию всех видов измерителей, встроенный источник регулируемого тока до 25 А и расширенный диапазон тока срабатывания защиты до 100-140 мА.

Особенности высоковольтной измерительной установки УПУ-22
- Напряжение 5 кВ, ток 140 мА
- Погрешность установки напряжения ≤ 3%
- Пульсации ≤ 5%
- Цифровая индикация
- Встроенный источник тока 0 - 25 А
- Измерение сопротивления защитного заземления 0,01 - 0,5 Ом

Технические характеристики высоковольтной измерительной установки УПУ-22

Параметр	Значение
Выходное постоянное напряжение, кВ	0 - 2 кВ, 0 - 5 кВ
Выходное переменное напряжение, кВ	0 - 2 кВ, 0 - 5 кВ
Ток нагрузки	≤ 1,0 мА
Амплитудное значение пульсаций выходного напряжения относительно установленного напряжения при токе нагрузке 1 мА	≤5%
Погрешность установки выходного напряжения	≤3%
Приведенная погрешность измеренния тока	≤ 10%
Ток срабатывания защиты	100 - 140 мА
Время пропадания выходного напряжения при срабатывании защиты	≤ 1 с
Пределы регулировки встроенного источника тока	0 - 25 А
Предел измерения сопротивления целостности соединения цепи	0,01 - 0,5 Ом
Питание	220 В, 50 Гц
Потребляемая мощность	≤ 500 В · А
Габаритные размеры (HxWxD)	280х480х475 мм
Масса, кг	30

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.
