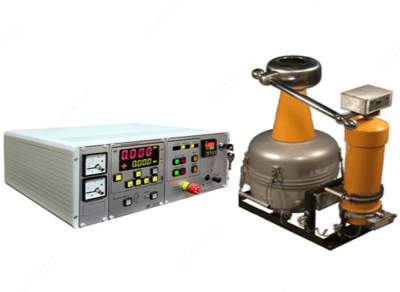

УИВ-20 — установка для испытания высоким напряжением

Описание товара

Описание установки для испытания высоким напряжением УИВ:

Установки УИВ предназначены для испытаний изоляции электрооборудования высоким напряжением промышленной частоты 50 Гц.

Установки выпускаются в трех исполнениях:

1) Переносные (без индекса в наименовании): УИВ-15/7,5, УИВ-15/15, УИВ-20/20, УИВ-50/7,5, УИВ-100/20.

Переносные установки серии УИВ применяются для оснащения испытательных лабораторий, станций и стендов промышленных предприятий, учебных заведений, а также для проведения испытаний изоляции электрооборудования в полевых условиях. Для обеспечения безопасности работы оператора в полевых условиях пульты управления установками имеют II степень защиты от поражения электрическим током (двойная и усиленная изоляция).

Пульты управления и испытательные трансформаторы переносных установок снабжены ручками для переноски и их масса не превышает разрешенные 50 кг. Малые габариты и вес позволяют перевозить установку даже в легковом автомобиле.

Все электрические соединения частей установки выполнены разъемными. Набор кабелей с индивидуальными, фиксирующимися разъемами обеспечивает время подготовки к испытаниям (перевод установок из транспортного положения в испытательное) не более 5 минут.

В трансформаторе и делителе напряжения в качестве изоляционной среды используется элегаз. Ввиду малых объемов и давления (малой запасенной энергии) они относятся к лабораторному оборудованию, и, согласно «Правилам устройства и эксплуатации сосудов, работающим под давлением», не требуется их регистрации как сосудов, работающих под давлением, учета, специального обращения и мер при транспортировании.

2) В транспортном исполнении (с индексом Т в наименовании): УИВ-100/20T.

Установка смонтирована в специальных транспортных кейсах на колесах.

3) Для встраивания в мобильные передвижные лаборатории (с индексом М в наименовании): УИВ-15/7,5М, УИВ-20/7,5М, УИВ-20/20М, УИВ-50/7,5М, УИВ-100/7,5М, УИВ-100/7,5-130М, УИВ-100/20М, УИВ-150/18М.

От переносных установок их отличает размещение высоковольтных элементов, соединенных некоронирующей ошиновкой, на общей раме в виде единого высоковольтного блока, и конструкция заземляемого пульта управления в виде стандартного 19-ти дюймового металлического корпуса-крейта. В комплект рамы добавлены специальные амортизаторы. Такая конструкция дает возможность получения испытательных напряжений в ограниченных пространствах передвижных лабораторий и обеспечивает надежность эксплуатации установок в условиях транспортной тряски.

Дополнительные устройства установки для испытания высоким напряжением УИВ-М:

По желанию заказчика в состав поставки установок УИВ-М может быть включен ряд дополнительные приборов и устройств:
- Оптоизолированный датчик тока СМД – обеспечивает возможность измерения тока утечки в изоляции объектов процессе испытания их постоянным (переменным) напряжением;
- Съемный элегазовый проходной изолятор ИПЭ-100;
- Устройство снятия заряда УСЗ-100.

Технические характеристики установки для испытания высоким напряжением УИВ и УИВ-М:

Параметр	УИВ-150/18М	УИВ-100/20Т, УИВ-100/20, УИВ-100/20М	УИВ-100/7,5, УИВ-100/7,5М, УИВ-100/7,5-130М	УИВ-50/7,5, УИВ-50/7,5М	УИВ-20/20М, УИВ-20/20	УИВ-20/7,5М	УИВ-15/15	УИВ-15/7,5, УИВ-15/7,5М
Номинальное напряжение, кВ	150	100	100	50	20	20	15	15/10*
Номинальное напряжение питания, В	220	220	220	220	220	220	220	220
Основной диапазон генерируемых напряжений, кВ	10 - 150	10-100	10-100	5-50	2 - 20	1 - 20	1-15	1-15
Дополнительный диапазон генерируемых напряжений, кВ*	-	1-10	1-10	1-5	-	-	нет	нет
Испытательное напряжение частоты 50 Гц, кВ	165	110	110	55	22	22	16,5	16,5
Установившийся ток к.з., А, не менее	1,0	2,5	1,2	2,5	11	5,5/6,7	20,0	6,5/7,2*
Минимальная емкость нагрузки, нФ	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0
Максимальная емкость нагрузки при номинальном напряжении, нФ	2,6	5,9	1,9	8,5	140	60	210	105/170*
Максимальная емкость при испытании цепей блокировки и управления, нФ	15	15	15	40	220	220	2000	330
Испытательная мощность, кВА - длительный режим - повторно-кратковременный режим, ПВ 10%	6,0 18,0	12,0 20,0	4,1 7,8	4,4 7,5	12,0 (9,4 - УИВ-20/20) 20,0 (18,0 - УИВ-20/20)	4,4 7,2	10,0 15,0	4,7 7,4
Номинальное напряжение постоянного тока, кВ**	150	70	УИВ-100/7,5, УИВ-100/7,5М - 70, УИВ-100/7,5-130М - 130	70	25	25	20	20
Коэффициент пульсаций (холостой ход), %, не более**	3,0	1,0	2,0	2,0	1,0	3,0	2,0	2,0
Максимальный ток нагрузки, мА**	50	50	УИВ-100/7,5 -10, УИВ-100/7,5М, УИВ-100/7,5-130М - 20	20	50	30	20	УИВ-15/7,5 - 20, УИВ-15/7,5М - 30
Максимальная емкость нагрузки, мкФ**	5,0	7,0	2,0	5,0	5,0	5,0	5,0	5,0
Максимальная потребляемая мощность, не более, кВА	14,0	13,5	4,4	4,4	14,5	4,4	13,5	5,0
Погрешность измерения высокого напряжения, %	3,0	3,0	3,0	3,0	3,0	3,0	3,0	3,0
Стабильность воспроизведения напряжений в диапазоне, %	1,0	1,0	1,0	1,0	1,0	1,0	1,0	1,0
Интенсивность ЧР при номинальном напряжении, пКл, не более	5,0	5,0	5,0	5,0	5,0	5,0	5,0	5,0
Масса комплекта (нетто/брутто), кг	190/-	УИВ-100/20Т - 185/240, УИВ-100/20, УИВ-100/20М - 175/210	85/110	80/105	85/-	80/-	175/210	75/100

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.
