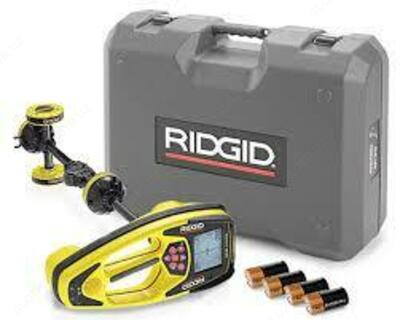

Назначение трассоискателя SR-60:
С помощью трассоискателя SR-60 возможно осуществлять поиск подземных магистралей коммунального снабжения быстро, точно и достоверно.
Трассоискатель SR-60 используется для следующих задач:
- Для обнаружения коммуникаций с помощью линейного передатчика (активное обнаружение).
- Для обнаружения коммуникаций только с помощью трассоискателя (пассивное обнаружение).
- Для поиска видеокамеры (если она оборудована передатчиком): всех систем с инспекционными камерами (512 Гц); кроме того, осуществляется поиск передатчиков 33 кГц, 640 Гц.
- Для поиска зонда, прикрепленного к кабелю или к промывочному шлангу, плавающего передатчика.
Особенности графического дисплея трассоискателя SR-60:
- ЖК-индикатор
- Автоматическое отображение глубины в реальном времени (даже в пассивных режимах!)
- Автоматическая подсветка
- Вся требуемая информация выводится на один экран
- Режим поиска нескольких коммуникаций «OmniSeek»: в одном режиме (пассивном) происходит поиск ВСЕХ сигналов до 35 кГц. Трассоискатель автоматически выбирает наилучшую полосу частот. На один экран выводятся несколько коммуникаций
- Линия на экране поворачивается, если искомая коммутация поворачивает
- Стрелка на экране указывает оператору направление движения к коммутации: влево или вправо
Характерные особенности трассоискателя SR-60:
- Новая передовая технология представления поисковой информации
- Яркий и оригинальный дизайн
- Корпус приёмника сделан из прочного и легкого пластика
- Для удобной транспортировки антенна приёмника легко складывается
- Самое большое количество поисковых антенн, дающих точное местоположение всех коммуникаций вблизи прибора
- Простой и быстрый поиск
- Одновременное использование всех поисковых режимов
- Графическое наведение на коммуникацию
- Возможность раздельного поиска газопровода и силового кабеля
- Поиск телефонного кабеля без использования генератора
- Цифровое измерение глубины залегания коммуникаций
- Пользователь может запрограммировать любую требуемую частоту до 93 кГц!
- Три пассивные частоты поиска
- Отображение на дисплее в реальном времени значений глубины и силы наведённого тока
- Отображение на дисплее в условных единицах силы электромагнитного поля от проводника для более простого поиска
- Отображение на дисплее угла, на который необходимо повернуть прибор, чтобы попасть точно на коммуникацию
- Возможность поиска неметаллических коммуникаций по сигналу от зондов систем видеодиагностики и миниатюрных сигнальных датчиков
- Возможность подачи сигнала в силовой кабель без его отключения, с помощью индукционных клещей
Трассоискатель SR-60 – это самая передовая и высокотехнологичная модель трассоискателя на сегодняшний день.
В приемнике SR-60 реализован уникальный метод кругового наведения на протяжённый объект, расположенный под землей. Данная технология позволяет отображать на экране прибора не простые стрелки–указатели, а наглядную схему расположения коммуникаций относительно оси прибора. Такая технология называется «система картографического отображения». Благодаря этому больше не нужно ходить зигзагами по исследуемой территории, теперь оператору необходимо выбрать тип нужной коммуникации, а прибор сам её найдёт, изобразив на дисплее, независимо от ориентации пользователя относительно подземной трассы.
Измерение глубины залегания, бесконтактное определение значения наведённого тока и силы электромагнитного поля, идущего от коммуникации, усиление и ослабление силы принимаемого сигнала проводятся автоматически и отображаются на дисплее в режиме реального времени, избавляя пользователя от лишних манипуляций с прибором. Такой наглядный подход к поиску коммуникаций позволяет работать даже неопытному пользователю без предварительного обучения.
Все это стало возможным благодаря использованию восьми поисковых антенн, объединенных в четыре сферы. Применение не стандартных прямых антенн, а специальных – сферических, позволило создателям SR-60 реализовать передовую технологию, и вывести поиск подземных коммуникаций на новый уровень.
Профессиональная модель трассоискателя SR-60, обладает возможностью поиска в пассивном режиме всех основных металлических коммуникаций, по которым уже проходит электромагнитный сигнал: силовой кабель, трубопровод с катодной защитой, телефонный кабель. Мощный 10 ваттный генератор, позволяет пользователю удаляться от места подключения на дистанции до 2-х км. SR-60 имеет возможность работы с системами видеодиагностики внутреннего состояния коммуникаций и специальными сигнальными датчиками, для поиска неметаллических коммуникаций.
Отличия прибора SR-60 от SR-20: намного больший по размеру дисплей и работа с повышенными частотами (макс. 93кГц), для облегчения поиска в условиях высокого сопротивления.
