Назначение прибора ПКМ-105:

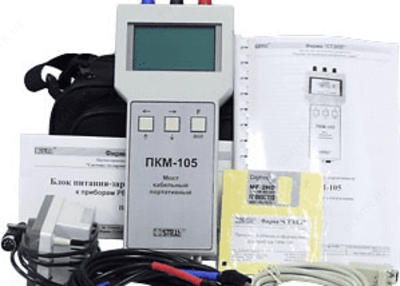

Мост портативный кабельный ПКМ-105 предназначен для измерения параметров кабельных линий и определения мест повреждения телекоммуникационных кабелей методами постоянного и переменного тока.
Микропроцессорный прибор ПКМ-105 реализует мостовые методы измерения сопротивления шлейфа, оммической асимметрии, емкости кабеля, сопротивления изоляции и расстояния до обрыва или места понижения изоляции кабельной линии.
ПКМ-105 заменяет приборы ПКП-5 (Украина), ИРК-ПРО (Россия), BARTEC-10T, BARTEC-5T (Германия) и ряд других аналогичных приборов.
Возможности прибора ПКМ-105:
- измерить сопротивления шлейфа
- измерить оммическую асимметрию
- измерить емкость линии
- измерить сопротивление изоляции
- определить расстояние до места повреждения (понижения изоляции)
- определить расстояние до места обрыва
- сохранить измеренные параметры кабельных линий во встроенном запоминающем устройстве и на компьютере
- сравнить параметры кабельной линии с ранее измеренными.
Области применения прибора ПКМ-105:
- Прокладка кабельных линий
- Поиск мест повреждений в кабельных линиях мостовым методом
- Паспортизация кабельных линий всех типов
- Эксплуатация кабельных линий сельских, городских и междугородних телефонных станций
- Эксплуатация кабельных линий связи во всех отраслях народного хозяйства
- Кабельное телевидение и компьютерные сети
- Эксплуатация линий связи промышленных предприятий и учреждений, железных дорог, нефтепроводов, электростанций, судов и самолетов
- Производство и торговля кабелями
Отличительные особенности прибора ПКМ-105:
- Высокая точность измерений
- Простота и удобство пользования
- Наглядность измерений за счет отображения на экране измерительных схем
- Упрощение процесса измерения расстояния до места понижения изоляции
- Возможность включения подсветки для работы при недостаточной освещенности
- Питание от встроенных аккумуляторов или промышленной сети
- Малая потребляемая мощность
- Режим энергосбережения
- Высокая надежность
- Малые габариты и вес
- Удобный корпус
Программное управление процессом измерений:
Проведение измерений, управление всеми параметрами, обработка, запоминание информации и отстройка от помех производится встроенным вычислительным устройством под управлением специальной операционной системы. Для управления прибором используется три многофункциональные кнопки. Режимы работы, параметры и функции выбираются и устанавливаются через меню. Все меню и текстовые сообщения могут выдаваться как на русском, так и на английском языках.
Встроенная таблица параметров кабелей:
Прибор позволяет устанавливать необходимые параметры измеряемого кабеля. Встроенное запоминающее устройство позволяет записывать и сохранять во встроенной энергонезависимой памяти параметры используемых потребителем кабельных линий (до 64 кабелей со своим именем, маркой или типом). Эти данные могут быть записаны изготовителем или самим потребителем.
Отображение информации на графическом ЖК дисплее:
Высококонтрастный графический ЖК индикатор с подсветкой и разрешением 128х64 точки (70х40 мм) обеспечивает отображение результатов измерений, режимов и параметров в графическом и алфавитно-цифровом виде.
Измерение сопротивления шлейфа (петли):
Прибор ПКМ-105 позволяет с высокой точностью измерять сопротивление шлейфа. Шлейф (петля) - это две жилы, закороченные на конце. Прибор ПКМ-105 имеет 3 специальных разъёма для подключения жил кабеля при измерении.
Измерение сопротивления изоляции:
ПКМ-105 позволяет измерить сопротивление изоляции кабельной линии величиной до 20 ГОм. Измерение можно производить между любыми из 3-х жил, подключенных к прибору.
Измерение емкости кабельной линии:
Прибор ПКМ-105 может быть использован для измерения емкости кабельной линии в пределах до 3 мкФ. Функция измерения емкости в частности позволяет быстро определить исправность отдельных пар в многопарном кабеле.
Измерение расстояния до обрыва или конца линии посредством измерения емкостей:
Для измерения прибором ПКМ-105 расстояния до места обрыва жилы в кабеле сначала измеряются емкость оборванной и исправной жил. Затем, используя информацию о длине исправной жилы или величине погонной емкости, определяется расстояние до места обрыва и отображается на экране в единицах длины.
Определение длины линии производится по измеренной емкости и погонной емкости.
Определение расстояния до места утечки (понижения изоляции):
ПКМ-105 позволяет определить расстояние до места понижения изоляции жилы (высокоомное повреждение). Такие повреждения практически невозможно измерить рефлектометром.
Схема подключения прибора ПКМ-105 к жилам кабельной линии отображается на экране прибора. После установки (или выбора) параметров кабеля и подключения прибора к кабелю все измерения производятся в автоматическом режиме.
Измеренное расстояние до места утечки будет отображено на экране прибора.
Использование ПКМ-105 в качестве омметра и мегомметра:
За счет широких пределов измерения сопротивлений (от 0.1 Ом до 20 ГОм) прибор ПКМ-105 может быть использован как обычный омметр и мегомметр.
Использование ПКМ-105 в качестве вольтметра:
Прибор ПКМ-105 может быть использован в качестве вольтметра постоянного или переменного напряжений. Диапазон измеряемых напряжений составляет 0...200В. При работе на кабельных линиях режим измерения напряжений позволяет оценивать наличие наведенных и посторонних напряжений на измеряемой линии.
Запоминание и хранение результатов измерения:
Прибор ПКМ-105 позволяет сохранять до 200 результатов измерений. Этот режим позволяет проводить “паспортизацию” линий. Вместе с результатом измерений в памяти сохраняются все параметры кабеля, на котором производилось измерение. По данным из памяти можно настроить прибор, например для проведения повторного измерения на данной линии. Информация в памяти прибора сохраняется не менее 10 лет, в том числе при отключении встроенных аккумуляторов.
Сопряжение с компьютером по интерфейсу RS-232:
Вся информация из памяти прибора ПКМ-105 может быть переписана в память компьютера по интерфейсу RS-232. В компьютере может быть “библиотека” обслуживаемых кабельных линий. Также можно переписать данные из компьютера в прибор.
Созданная "библиотека" обслуживаемых линий позволяет ускорить и упростить поиск места повреждения. Обеспечиваются равные условия измерений за счет автоматической установки параметров прибора по "библиотечным" данным.
Встроенный контроль уровня заряда аккумуляторов:
Встроенная в прибор схема контроля и специальная программа позволяет оператору контролировать уровень заряда аккумуляторов. Это особенно важно при подготовке к работе в полевых условиях.
Автоотключение питания при отсутствии команд:
Прибор имеет кнопочное управление. При отсутствии команд от оператора в течении 4 минут прибор автоматически отключается, все режимы измерения сохраняются. При последующем включении прибор автоматически возвращается к прежнему режиму.
Малые габариты и вес, универсальность питания:
Особыми достоинствами прибора являются небольшие габариты и вес. Компактность, малый вес, наличие автономного питания и низкое потребление (не более 2 Вт) играют особую роль при использовании прибора при разъездном характере работы: в полевых условиях, в автолабораториях, на подстанциях, в шахтах, на судах, в самолетах и других труднодоступных местах. Прибор удобен также и при работе в лабораторных условиях с питанием от сети, а также при совместной работе с компьютером.
Удобство и простота пользования:
Прибор спроектирован с учетом максимального упрощения пользования. Для этого все возможные операции и настройки автоматизированы. Для освоения прибора достаточно немного поработать с ним. При неправильных действиях оператора прибор выдает соответствующие подсказки и предупреждения. Всегда есть возможность скорректировать неправильное действие.
