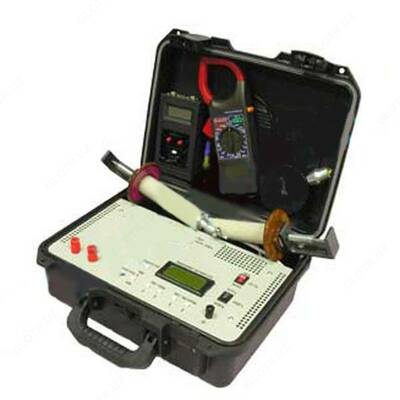

КДЗ-1 — комплекс измерительный для диагностики качества контуров заземления

Описание товара

Назначение комплекса КДЗ-1:

Комплекс КДЗ-1 предназначен для работ, проводимых с целью диагностики качества контуров заземления различных объектов. Является переносным оборудованием, создающим ток и напряжение синусоидальной формы заданной частоты и измеряющим их действующие значения.

Комплекс КДЗ-1 позволяет:
- определить без вскрытия грунта трассы прокладки и глубину залегания заземлителей;
- определить трассы прокладки силовых и информационных кабелей внутри и вне зданий;
- определить наличие и качество связей заземляемого оборудования с заземляющим устройством;
- определить пути растекания тока короткого замыкания на землю;
- определить распределение токов и напряжений по заземляющему устройству при коротких замыканиях на землю;
- провести измерения значения сопротивления растеканию тока заземляющего устройства с учетом отходящих коммуникаций и без них;
- провести измерения напряжения прикосновения и шага.
Комплекс КДЗ-1 функционально состоит из двух составных частей:
- генератор синусоидального тока ГСТ 200/400 М;
- измеритель напряженности магнитного поля и напряжения ИМПН 50/200/400.
Генератор предназначен для создания на объекте испытаний переменного тока заданной частоты и измерения действующего значения тока.

Измеритель предназначен для измерения действующего значения напряжения при частоте 57 Гц, 211 Гц, 419 Гц и определения наличия магнитного поля.

Комплекс КДЗ-1 работает в двух режимах:
- режим 1 - режим измерения действующего значения напряжения и тока на объекте испытаний;
- режим 2 - режим индикации магнитного поля на объекте испытаний.

Основные технические характеристики комплекса КДЗ-1:

Наименование параметра	Значение
Частота генерируемого переменного напряжения и тока (при плавной регулировке ± 2 Гц), Гц	57 ± 1 211 ± 2 419 ± 4
Максимальное действующее значение генерируемого переменного напряжения в режиме холостого хода, В, не менее диапазон 1 (А) диапазон 2 (мА)	15 35
Диапазон измерения действующего значения генерируемого переменного тока в нагрузке диапазон 1 (А) при нагрузке не более 1 Ом, А диапазон 2 (мА) при нагрузке от 25 Ом до 80 Ом, мА	от 0,5 до 7 от 20 до 400
Предел допускаемого значения относительной погрешности измерения действующего значения генерируемого переменного тока в нагрузке при температуре окружающего воздуха плюс (22 ± 5) °С, %, не более	15
Диапазоны частоты измеряемого действующего значения переменного напряжения по уровню минус 3дБ, Гц 1 диапазон (57 Гц) 2 диапазон (211 Гц) 3 диапазон (419 Гц)	57 ± 1 211 ± 2 419 ± 4
Диапазон измеряемого действующего значения переменного напряжения 1 диапазон, мВ 2 диапазон, В	от 20 до 1999 от 2,0 до 199,9
Предел допускаемого значения относительной погрешности измеряемого действующего значения переменного напряжения при температуре окружающего воздуха плюс (22 ± 5) °С, %, не более	15
Температурная нестабильность отношения измеренного действующего значения напряжения к измеренному действующему значению тока в рабочем диапазоне температур, %, не более	3
Действующее значение переменного тока срабатывания защиты при перегрузке, А диапазон 1 (А) диапазон 2 (мА)	7,3 ± 0,3 1,4 ± 0,3
Потребляемая мощность, В А, не более	150
Питание	от сети напряжением 220 (±22) В, частотой 50Гц
Габаритные размеры, мм, не более генератор синусоидального тока ГСТ 200/400 М, ГСТ.М.000.000.000 регистратор ИМПН.200.100.000 датчик напряженности магнитного поля ИПМН.200.200.000 ручка - держатель ИПМН.200.300.000 кабель соединительный ИМПН.200.400.000 кабель измерительный ИПМН.200.500.000	465х400х125 170х90х55 130х35 1000 1500 850
Масса, кг, не более	15

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.
