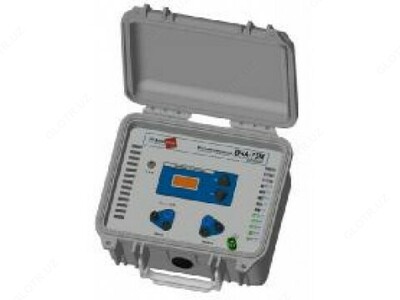

РЕТОМ-ВЧ/64 Комплекс программно-технический измерительный параметров высокочастотного оборудования в электроэнергетике

Описание товара

Основные технические характеристики

Выход 1

Рабочий диапазон воспроизведения частоты сигнала	40 … 1200000 Гц
Диапазон выдаваемых напряжений	0,06 … 12 В
Внутреннее сопротивление (Rген)	75; 600 Ом
Пределы допускаемой основной абсолютной погрешности воспроизведения частоты	±(2·10-6·Fген+0,02) Гц
Пределы допускаемой основной абсолютной погрешности воспроизведения напряжения	±(0,022Хизм + 0,003АК) В

Выход 2

Частота выдаваемых сигналов	50 Гц
Диапазон выдаваемых напряжений	0 … 120 В
Максимальная выходная мощность, не менее	5 Вт
Коэффициент нелинейных искажений, не более	2 %

Вход Uнч

Номинальный диапазон частоты сигнала	0 … 4000 Гц
Диапазоны измерений напряжения переменного и постоянного тока	0 … 300 В
Пределы гарантируемой погрешности измерения	±(0,022Хизм + 0,003Ак) В

Вход Iнч

Диапазон измерений силы переменного тока	0 … 30 мА
Диапазон измерений силы постоянного тока	0 … 50 мА
Пределы гарантируемой погрешности измерения	±(0,022Хизм + 0,003Ак) мА

Вход Iвч

Номинальный диапазон частоты сигнала	24000 … 1000000 Гц
Диапазон измерений силы переменного тока	0 … 1 А
Типовая погрешность измерения	±(0,047x + 0,003Xк) А

Вход 1

Нормальная область частот измеряемых сигналов	40 … 1200000 Гц
Диапазон измерений напряжения переменного тока	0 … 100 В
Пределы гарантируемой погрешности измерения	±(0,022x + 0,003Xк) А

Магазин RLC

Магазин R1: номинальные значения сопротивления R1 мощностью 1 Вт с погрешностью ± 1 %	10; 15; 20; 50; 100; 150; Ом
Магазин R2: номинальные значения сопротивления R2 мощностью 30 Вт с погрешностью ± 1 %	75; 240; 280; 310; 330; 450; Ом
Магазин С1: номинальные значения емкости эквивалентов конденсатора связи рабочим напряжением 100 В с погрешностью ± 2 %	2,2; 3,2; 4,4; 4,65; 6,4; 7; нФ
Магазин L1: номинальные значения индуктивности с погрешностью ± 5 %	0,25; 0,5; 0,6; 1,0; 1,2; 2,0; мГн

Дифференциальный трансформатор T1

Коэффициенты трансформации (W35/W12,W34/W12,W45/W12)	2 / 1 / 1
Относительная погрешность асимметричности коэффициентов трансформации при одинаковых номинальных нагрузках Rн=150 Ом	± 5 %

Миллисекундомер

Диапазон измерения	0,001 … 99 с
Разрешающая способность регистрации изменения состояния контактов (по времени), не более	0,4 мс

Контактные выходы

Количество	2
Коммутационная способность (не менее 50000 циклов)	=30 В / 3 А; ∼250 В / 3 А

Дискретные входы

Количество	2
Род сигналов	«сухой контакт»; контакт под напряжением постоянного тока до 300 В, лог. сигнал ТТЛ/CMOS

Общие технические данные

Диапазон рабочих температур	-10 … +40 °С
Питание прибора:
– частота однофазной сети	45 … 65 Гц
– напряжение сети	187 … 242 В
Масса устройства, не более	6,3 кг
Габаритные размеры, не более	415 х 175 х 335 мм

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.
