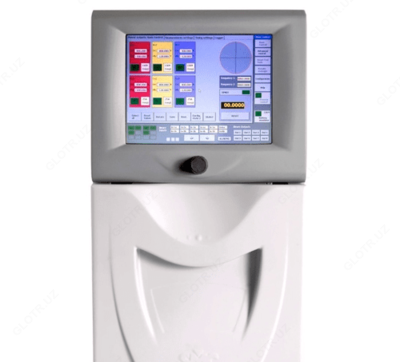

Mentor 12 — универсальная система диагностики всех типов релейных защит

Описание товара

Назначение универсальной системы диагностики всех типов релейных защит Mentor 12:

Трехфазная система Mento 12 является одним из самых передовых и инновационных инструментов для диагностики всех типов релейных защит, включая электромеханические, цифровые, защиты на базе подстанций по стандарту IEC-61850.

Модульная структура выходных каналов тока/напряжения и всех блоков системы, которые могут быть установлены и/или заменены пользователем самостоятельно, принцип PLUG&PLAY.

Минимальная конфигурация включает в себя:
- 3 канала напряжения (каналы реверсивные, т.е. могут быть переключены на режим генерации тока) и 3 канала тока. Оператор может расширить комплектацию Mento 12 до 12 источников: 6 напряжений + 6 токов (два комплекта 3-фазных систем тока и напряжения)
- 12 дискретных входов и 8 дискретных выходов
- Вспомогательный источник постоянного тока 0-250 В для питания проверяемого реле
- Измерение постоянного входного тока и напряжения
- 12 выходов низкого уровня для проверки датчиков, счетчиков и прочего
- Связь по Ethernet LAN, USB, RS-232
Сенсорный экран – удобный и понятный выбор вспомогательных программных функций:
- Быстрая регулировка настроек и задание тестов непосредственно на экране;
- Превосходное наложение гармоник;
- Группировка выходных каналов;
- Функции Pulse, Ramp, дискретный поиск, последовательность состояний и воспроизведение файлов COMTRADE;
- Неограниченное хранение тестовых настроек и результатов на съемной памяти USB;
- Протоколы испытаний;
- Бесплатное обновление программного обеспечения через Интернет в течение всего срока эксплуатации прибора.

Варианты исполнения универсальной системы диагностики всех типов релейных защит Mentor 12:

Конфигурация	Каналы напряжения	Каналы тока	Выход по 1 фазе	3 фазы
Mentor 12 3v3i	3	3	450 В; 75 А	150 В; 25 А
Mentor 12 3v4i	3	4	450 В; 100 А	150 В; 25 А
Mentor 12 3v6i	3	6	450 В; 150 А	150 В; 50 А
Mentor 12 4v3i	4	3	600 В; 75 А	150 В; 25 А
Mentor 12 4v4i	4	4	600 В; 100 А	150 В; 25 А
Mentor 12 4v6i	4	6	600 В; 150 А	150 В; 50 А
Mentor 12 6v3i	6	3	900 В; 75 А	300 В; 25 А
Mentor 12 6v4i	6	4	900 В; 100 А	300 В; 25 А;
Mentor 12 6v6i	6	6	900 В; 150 А	300 В; 50 А

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.
