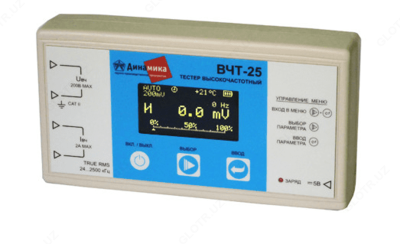

ВЧТ-25М — высокочастотный тестер

Описание товара

Назначение высокочастотного тестера ВЧТ-25М:

Высокочастотный тестер ВЧТ-25М предназначен для измерений ВЧ токов и ВЧ напряжений. Он может работать как отдельно, так и совместно с магазином резисторов и конденсаторов. Прибор позволяет одновременно измерять напряжение и ток, а также частоту, полное сопротивление и полную мощность. ВЧ-тестер питается от одного Li-Ion (литий-ионного) аккумулятора. По своим точностным параметрам ВЧ-тестер сравним с вольтметром ВЗ-57.

ВЧ-тестер необходим для измерений параметров аппаратуры присоединения в условиях открытых распределительных устройств. Для этого он снабжен автономным питанием и ярким индикатором. ВЧТ-25М содержит три измерительных прибора- амперметр, вольтметр и частотомер, которые работают с регламентируемой точностью для синусоидальных сигналов в частотном диапазоне от 24 кГц до 2500 кГц.

Отличительные особенности:
- класс точности 2,0/0,3 в полосе частот от 24 до 2500 кГц при внутреннем сопротивлении источника сигнала < 100 кОм;
- крупные 6 мм цифры индикатора;
- защитный термопрерыватель токовых входов;
- подавление помех с частотой 50 Гц на 3 порядка;
- индикация разряда аккумулятора;
- отображение сигнала в дБн, дБм, В;
- функция измерения температуры окружающего воздуха.

Технические характеристики высокочастотного тестера ВЧТ-25М:

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
Рабочий диапазон частот, кГц	24 - 2500
Пределы измерения напряжения, В	0,2; 2; 20; 200
Пределы измерения уровня напряжения, дБм (750м)	минус 3; 17; 37; 57
Предел измерения силы тока, А	0,02; 0,2; 2
Время непрерывной работы, ч, не менее	24
ОБЩИЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
Питание устройства: - количество элементов - тип элемента - напряжение, В	1 Li - ion 3,7
Масса устройства, кг, не более	0,5
Габаритные размеры устройства, мм, не более	110 x 195 x 45
РАБОЧИЕ УСЛОВИЯ ПРИМЕНЕНИЯ
Диапазон рабочих температур, °С	от 0 до 45
Температура нормальных условий, °С	20 ± 5
Диапазон температур хранения, °С	от - 35 до + 55
Относительная влажность воздуха при 25 °С, %, не более	80
Группа условий эксплуатации по ГОСТ 17516.1-90	М23

Комплект поставки ВЧТ-25М

№ Наименование Количество

1. Высокочастотный тестер ВЧТ-25М 1

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.
