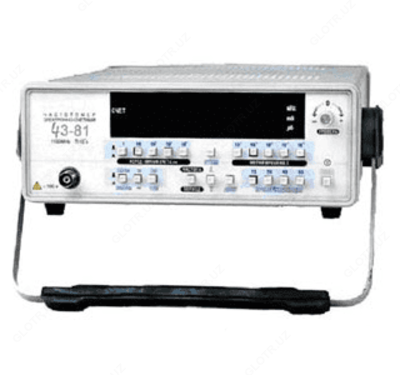

Ч3-81/1 — частотомер электронно-счетный

Описание товара

Назначение частотомера электронно-счетного Ч3-81/1

Частотомер электронно-счетный Ч3-81/1 предназначен для измерения частоты или единичного и усредненного периода синусоидальных и импульсных сигналов, а так же для измерения длительности импульсов и отношения частот, при гарантированной погрешности измерений до 10^-7 за год.

Особенности частотомера электронно-счетного Ч3-81/1
- Погрешность задания опорной частоты 10^-7 за 12 месяцев, 2,5*10^-7 за 10 лет
- Два канала (А, В), диапазон 0,1 Гц - 200 МГц
- 8-ми разрядное табло
- Интерфейс RS-232С

Технические характеристики частотомера электронно-счетного Ч3-81/1

Параметр	Значение
Вход "А"
Вид измерений	Частота, отношение частот
Форма измеряемых сигналов	Синусоидальная и импульсная любой полярности
Диапазон измеряемых частот	10 Гц - 200 МГц
Уровень входных сигналов: Синусоидальных (эффективное значение) Импульсных	30мВ - 10В ±100 мВ - ±10 В
Отношение частот	Вход А/Вход В
Входное сопротивление	1 МОм/50 Ом
Входная ёмкость	Не более 50 пФ
Вход "В"
Вид измерений	Период, длительность, отношение частот
Отношение частот	Вход А/Вход В
Форма измеряемых сигналов	Синусоидальная и импульсная любой полярности
Диапазон измеряемых периодов	1 мкс - 10000 с
Число усреднённых периодов (множитель периода)	1, 10, 10², 10³, 10⁴
Период тактовой частоты	10^-7, 10^-6, 10^-5, 10^-4, 10^-3 с
Диапазон измеряемых длительностей	1 мкс - 10000 с
Уровень входных сигналов: Синусоидальных (эффективное значение) Импульсных	0,03 - 10 В ±(0,1 - 30) В
Входное сопротивление	1 МОм
Входная ёмкость	Не более 50 пФ
Вход "С"
Вид измерений	Частота
Форма измеряемых сигналов	Синусоидальная
Диапазон измеряемых частот	0,1 - 2,5 ГГц
Уровень входных сигналов: Синусоидальных (эффективное значение)	30мВ - 1В (0,2-1) ГГц; 0,02 - 20мВт (1-2,5) ГГц
Встроенный опорный генератор
Относительная погрешность по частоте	±110^-7 за 12 месяцев, ±7,510^-9 за сутки
Температурный уход частоты	±2,5*10^-8 (+5°С...+40°С)
Вариация Аллана	±2,5*10^-11 за 1 сек
Общие характеристики
Интерфейс	RS-232C
Формат индикации	8 разрядов
Питание	(220±22) В, (50±1) Гц
Потребляемая мощность	20 В · А
Габаритные размеры (HxWxD)	262х88х296 мм
Масса	3кг
Условия эксплуатации: Рабочая температура	5°С - 40°С

Комплект поставки Ч3-81/1

Наименование Количество

Частотомер электронно-счетный Ч3-81/1 1

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.
