ЭА2258М кл.1,5 — амперметр щитовой аналоговый переменного тока
-
Назначение амперметра ЭА2258М кл.1,5:
Амперметры ЭА2258М, предназначены для измерения силы переменного тока.
Приборы могут применяться на предприятиях промышленности и предприятиях электроэнергетики (ТЭЦ, ГЭС, ГРЭС, АЭС), в межсистемных электрических сетях, а также на предприятиях электротехнической промышленности для комплектации энергетического оборудования (щитов, пультов, панелей управления и др.)Описание амперметра ЭА2258М кл.1,5:
Амперметры ЭА2258М по габаритным размерам, пределам измерения и другим параметрам могут быть использованы взамен амперметров, килоамперметров Э365, Э377, ЭА0702 , Ц33, Ц330 (габарит по наличнику 120х120 мм, утопленная часть 112х112 мм).
Линейная шкала позволяет производить точные измерения во всем диапазоне показаний прибора, в том числе и при малых значениях измеряемого сигнала. Применение успокоителя магнитоэлектрического типа обеспечивает сохранение характеристик приборов в течение всего срока службы, в то время как у аналогов успокоитель жидкостного типа теряет свои свойства через 5-6 лет эксплуатации.
Пример заказа амперметра ЭА2258М кл.1,5:
Пример записи при заказе и в технической документации другой продукции для прибора со шкалой 400 А для работы с трансформатором тока с номинальным первичным током 400 А и номинальным вторичным током 5 А класса точности 1,5:
«Амперметр ЭА2258М, 400 А, 400/5, кл. 1,5 ТУ 4223-038-71064713-2007».Сведения о сертификации амперметра ЭА2258М кл.1,5:
Декларация о соответствии №РОСС RU.ME72.Д00065 от 28.04.2007 г.;

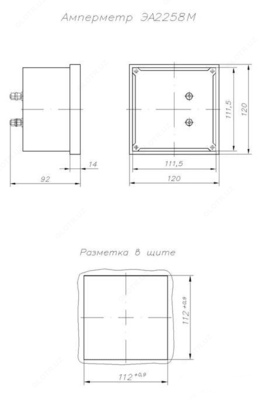

Габаритный чертеж амперметра ЭА2258М кл.1,5:
-
Технические характеристики амперметра ЭА2258М кл.1,5:
Параметр Значение Способ включения Пределы измерений 50/5, 75/5, 100/5, 150/5, 200/5,
250/5, 300/5, 400/5, 500/5 600/5,
750/5, 800/5 АЧерез наружный трансформатор тока
5А или 1A1 кА (1000/5); 1.2 кА (1200/5);
1.5 кА (1500/5); 2 кА (2000/5);
2,5 кА (2500/5); 3 кА 3000/5);
4 кА (4000/5); 5 кА (5000/5);
6 кА (6000/5); 8 кА (8000/5);
10 кА (10000/5); 12 кА (12000/5);
14 кА (14000/5); 16 кА (16000/5);
18 кА (18000/5); 20 кА (20000/5);
25 кА (25000/5); 28 кА (28000/5);
35 кА (35000/5); 40 кА (40000/5)Класс точности 1,5 Частотный диапазон измеряемых сигналов 45 – 55 Гц Рабочие условия применения Температура окружающего воздуха от минус 30 до +50°С Относительная влажность воздуха 90% при температуре 30 °C Масса 0,5 кг Габаритные размеры 120х120х100 мм -
Комплект поставки ЭА2258М кл.1,5
№ Наименование Количество 1. Амперметр щитовой аналоговый переменного тока ЭА2258М кл.1,5 1 2. Комплект крепежный 1 3. Паспорт 1
