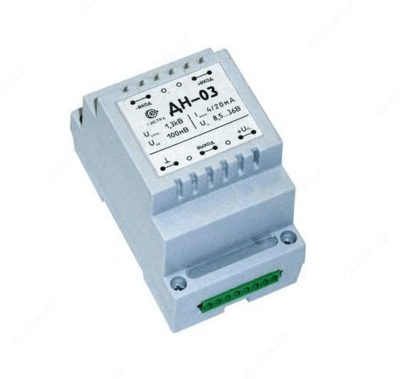

ДН-03 — преобразователь измерительный напряжения

Описание товара

Описание преобразователя измерительного ДН-03:

Преобразователь измерительный ДН-03 DC преобразует входное постоянное, импульсное напряжение положительной полярности 100мВ в стандартное (мгновенное) значение токового выхода 4/20 мА. Преобразователь измерительный ДН-03 RMS преобразует входное постоянное, переменное, импульсное напряжение 100мВ в действующее выпрямленное значение стандартного токового выхода 4/20 мА.

Особенности преобразователя измерительного ДН-03:
- Гальваническая развязка силовых цепей и цепей контроля;
- Крепление на DIN-рейку;
- Минимальные габариты.

Технические характеристики преобразователя измерительного ДН-03:

Параметр	ДН-03 DC	ДН-03 RMS
Номинальный диапазон измеряемого напряжения, мВ	100
Максимальный диапазон измеряемого напряжения, В	0,1
Допустимая перегрузка по входу , В	50
Входное сопротивление , кОм	20
Диапазон рабочих температур, °С	0…70 (-40…70)	0…70
*Основная приведенная погрешность измерения, % не более	0,3	0,5
Дополнительная температурная погрешность, % не более	0,3
Неравномерность АЧХ, в диапазоне частот 0-10 кГц, %	1
Начальный выходной ток, мА	4±0,1
Номинальный выходной ток, мА	20
Максимальный выходной ток, мА	28
Постоянная времени, с	-	0,1
Пробивное напряжение между входом-выходом, кВ	1,3
Напряжение питания, В	8,5…36
Максимальная мощность потребления, мВт	600
Минимальное сопротивление нагрузки, Ом	0
Габаритные размеры, не более, мм	95х54х65
Масса., не более, г	150

* Для ДН-03 DC на постоянном напряжение, для ДН-03 RMS на частоте 50Гц

Комплект поставки ДН-03

№ Наименование Количество

1 Преобразователь ДН-03 1

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.
