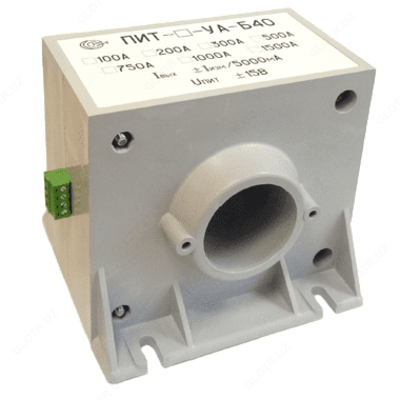

ПИТ-_-УА-Б40 — преобразователь измерительный постоянного и переменного тока

Описание товара

Назначение преобразователя измерительного постоянного и переменного тока ПИТ-_-УА-Б40:

Преобразователи силы тока измерительные серии ПИТ-_-УА-Б40 предназначены для преобразования силы постоянного и переменного токов в цепях, гальванически изолированных от питания и выхода.

Преобразователи состоят из замкнутого магнитопровода с обмоткой, датчиком Холла в его зазоре и печатной платы с электронной схемой обработки сигнала, размещенных в изолированном корпусе. Конструкция преобразователей предусматривает механическое крепление.

Измерительные преобразователи ПИТ-_-УА-Б40 выпускаются с разным диапазоном измеряемых токов:
- ПИТ-100-УА-Б40 - преобразователь измерительный постоянного и переменного тока 0...100 А;
- ПИТ-200-УА-Б40 - преобразователь измерительный постоянного и переменного тока 0...200 А;
- ПИТ-300-УА-Б40 - преобразователь измерительный постоянного и переменного тока 0...300 А;
- ПИТ-400-УА-Б40 - преобразователь измерительный постоянного и переменного тока 0...400 А;
- ПИТ-500-УА-Б40 - преобразователь измерительный постоянного и переменного тока 0...500 А;
- ПИТ-600-УА-Б40 - преобразователь измерительный постоянного и переменного тока 0...600 А;
- ПИТ-750-УА-Б40 - преобразователь измерительный постоянного и переменного тока 0...750 А;
- ПИТ-1000-УА-Б40 - преобразователь измерительный постоянного и переменного тока 0...1000 А;
- ПИТ-1500-УА-Б40 - преобразователь измерительный постоянного и переменного тока 0...1500 А;
- ПИТ-2000-УА-Б40 - преобразователь измерительный постоянного и переменного тока 0...2000 А;
- ПИТ-3000-УА-Б40 - преобразователь измерительный постоянного и переменного тока 0...3000 А;
- ПИТ-4000-УА-Б40 - преобразователь измерительный постоянного и переменного тока 0...4000 А.
Основные преимущества преобразователя измерительного постоянного и переменного тока ПИТ-_-УА-Б40:
- гальваническая развязка;
- возможность измерения постоянных и переменных токов;
- различные варианты выходного сигнала;
- магнитопровод не насыщен.

Технические характеристики преобразователя измерительного постоянного и переменного тока ПИТ-_-УА-Б40:

Параметр

Значение

Диапазон измеряемых токов, А

0...100

0...200

0...300

0...400

0...500

0...600

0...750

0...1000

0...1500

0...2000

0...3000

0...4000

Допустимая перегрузка по измеряемому току, разы

1,5

Диапазон рабочих температур,°С

0...+70

Основная приведенная погрешность, не более, %

0,7

Выходной сигнал при номинальном измеряемом токе, мА *

Iном./5000

Полоса пропускания, Гц

0-10000

Источник питания, В

±14,25 ... ±18

±14,5 ... ±24,5

±23,5 ... ±36,5

Диаметр отверстия под токовую шину, мм

Габаритные размеры, мм

120х106,5х110

120х125х110

Масса, г

700

900

По требованию заказчика возможно:
* - Имеется возможность комплектования датчиков:
- стандартным токовым выходом 4-20мА (0/20мА);
- выходным сигналом по напряжению (0...5В), пропорциональным мгновенному значению сигнала на входе.

Комплект поставки ПИТ-_-УА-Б40

№	Наименование	Количество
1	Преобразователь измерительный постоянного и переменного тока ПИТ-_-УА-Б40 в выбранном исполнении	1
2	Паспорт	1
3	Руководство по эксплуатации	1
4	Упаковочная тара	1

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.
