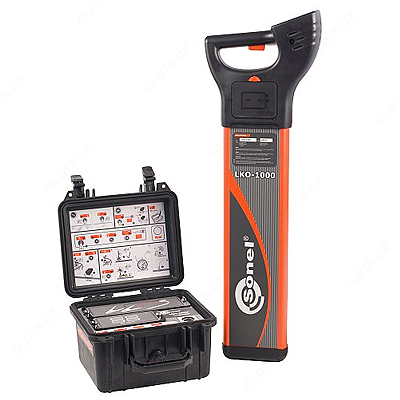

LKZ-1000 — трассопоисковая система

Описание товара

Назначение трассопоисковой системы LKZ-1000:

Трассопоисковая система LKZ-1000 необходима для поиска кабельных линий, элементов тепло-, водо- и газоснабжения. Комплект точно определяет глубину до 3 м и направление трассы коммуникаций. Различные режимы позволяют работать на линиях под напряжением, а также определить маршрут неметаллических труб с помощью трассопоискового кабеля до 80 м или зонда NAD-1.

Основные функциональные возможности трассопоисковой системы LKZ-1000:
- Пассивный или активный режимы поиска подземной трассы;
- Обнаружение подземных кабелей, находящихся под напряжением;
- Обнаружение обесточенных подземных кабелей в режиме Radio;
- Обнаружение обесточенных подземных кабелей с использованием генератора (гальваническая связь, индукционная связь с применением клещей);
- Поиск трассы металлических и не проводящих труб с помощью дополнительного зонда;
- Поиск трассы непроводящих ток трубопроводов с помощью «плавающего» зонда;
- Поиск трассы конкретного кабеля;
- Определение глубины залегания кабеля.

Технические характеристики трассопоисковой системы LKZ-1000:

Параметр	Значение
Рабочий диапазон измерения глубины
в режиме «Напряжение» в режиме «Радио» при использовании генератора сигнала	от 0,3 м до 3 м от 0,3 м до 2 м от 0,3 м до 3 м
Средняя дальность обнаружения
в индуктивном режиме в гальваническом режиме	150 м 250 м
Стандартная точность измерения глубины	10% глубины в режимах Линия и Зонд
Рабочие частоты
в режиме «Напряжения» в режиме «Радио» в режиме «Авто» в режиме «8 кГц» в режиме «33 кГц»	50 Гц или 60 Гц 15 кГц до 60 кГц от 50 Гц до 60 кГц 8,192 кГц 32,768 кГц
Максимальная выходная мощность генератора	100 мВт при непосредственном подключении к подземной коммуникации сопротивлением не более 100 Ом
Степень защиты корпуса
Приемник LKO-1000 Генератор LKN-1000 с открытой крышкой с закрытой и зафиксированной крышкой Трассопоисковый кабель Каркас катушки для локализующего провода Трассопоисковый зонд NAD-1 Разделительный адаптер AS-1 Передающие клещи N-2	IP54 (IEC 60529), пылезащищенность IP54 (IEC 60529) IP67 (IEC 60529) Возможное полное погружение в воду IP54 (IEC 60529) Возможное полное погружение в воду IP54 (IEC 60529) IP54 (IEC 60529)
Интенсивность звукового сигнала
Приемник LKO-1000 Генератор LKN-1000	85 дБ 30 см 51 дБ 30 см
Время работы	40 часов периодическом работы в режимах (для приемника, генератора и зонда) 33 кГц или 8 кГц при температуре 20° C
Габаритные размеры
Приемник LKO-1000 Генератор LKN-1000 Трассопоисковый кабель на каркасе катушки Трассопоисковый зонд NAD-1 Разделительный адаптер AS-1 Передающие клещи N-2	760×250×85 мм 280×260×180 мм 490×440×210 мм Ø38×120 мм 100×80×20 мм 250×142×20 мм (диаметр обхвата Ø 100мм)
Вес
Приемник LKO-1000 Генератор LKN-1000 Локализующий провод Передающий зонд NAD-1 Разделительный адаптер AS-1 Передающие клещи N-2	2,7 кг, включая элементы питания 2,95 кг, включая элементы питания 7,3 кг вместе с каркасом катушки 0,18 кг, включая элементы питания 0,15 кг 0,354 кг

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.
