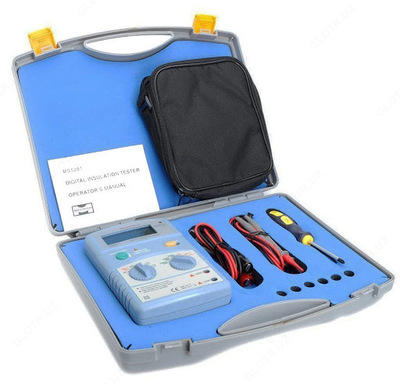

MS5201 — цифровой мегоомметр

Описание товара

Назначение цифрового мегоомметра MS5201:

Цифровой мегоомметр MS5201 служит для измерения сопротивления изоляции токонесущих элементов электросетей, находящихся под большим напряжением. MS5201 полностью соответствует требованиям международного стандарта IEC1010-1 CAT III 600V и CAT II 1000V. Прибор имеет большой ЖК-дисплей с высотой сегментов 22 мм. Полученные значения измерений можно зафиксировать с помощью функции HOLD. Цифровой мегоомметр MS5201 имеет звуковую и световую индикацию перегрузки. Питание осуществляется с помощью 6 батарей питания 1,5 В типа АА. Цифровой мегоомметр MS5201 имеет сертификат РосТеста.

Особенности цифрового мегоомметра MS5201:
- Ручной и автоматический режимы проведения измерений;
- Дисплей разряда (max. 1999);
- Режим «Data hold» (сохранение данных);
- Звуковой и светодиодный индикаторы неправильного выбора положения переключателя;
- Режим прозвона цепей на проводимость со звуковым сигналом.

Технические харакетристики цифрового мегоомметра MS5201:

Параметр	Значение
Сопротивление изоляции
Диапазон	200 MОм /250 В	200 MОм /500 В	2000 MОм /1000 В
Тестовое постоянное напряжение	250 В ±10%	500 В ±10%	1000 В ±10%
Диапазон измерения	0-200 MОм	0-200 MОм	0-1000 MОм
			0-2000 MОм
			1000 MОм -2000 MОм
Точность	± (3% ± 5D)		± (5% ± 5D)
Выходное напряжение при разомкнутой цепи	250 В ±10%	500 В ±10%	1000 В ±10%
Минимальное выходное напряжение	225 В при 0.25 MОм	450 В при 0.5 MОм	900 В при 1 MОм
Тестовый ток (приближенно)	1 мА при 0.25 MОм	1 мА при 0.5 MОм	1 мА при 1 MОм
Ток короткого замыкания	<2.5
Переменное напряжение
Диапазон	700 В
Разрешение	1 В
Точность	± (1.2% + 5D)
- Входное сопротивление: 10 MОм - Максимальное входное напряжение: действующее переменное 700 В или постоянное 1000 В - Частотный диапазон: 40 – 400 Гц - Показание: среднее, калиброванное в действующее по синусоидальному сигналу
Постоянное напряжение
Диапазон	1000 В
Разрешение	1 В
Точность	± (0.8% + 3D)
- Входное сопротивление: 10 MОм - Максимальное входное напряжение: действующее переменное 700 В или постоянное 1000 В
Сопротивление
Диапазон	200 Ом
Разрешение	0.1 Ом
Точность	± (1.0% + 3D)
- Максимальное напряжение на входных разъемах прибора около 2.5 В - Защита от перегрузки: постоянное или действующее переменное 250 В
Прозвонка соединений
	Звуковой сигнал встроенного зуммера раздается при сопротивлении цепи менее 50 Ом
- Максимальное напряжение на входных разъемах прибора около 2.5 В - Защита от перегрузки: постоянное или действующее переменное 250 В
Общие характеристики
Максимальное напряжение между входами прибора и землей	1000 В постоянного или переменного тока (синусоидальная волна)
Метод измерений	АЦП с двойным преобразованием
Временная дискретизация	0,4 сек.
Временная дискретизация	Жидкокристаллический , высота 22 мм
Максимальное отображаемое значение	1999 (3 ½ разряда)
Индикация полярности	Автоматическая индикация отрицательной полярности «-»
Потребляемая мощность	5 мА при измерении 1000 В постоянного тока, 750 В переменного тока, 200 Ом, прозвона цепи на обрыв 30 мА при измерении 200 МОм/250 В 50 мА при измерении 200 МОм/500 В 100 мА при измерении 2000 МОм/1000 В
Диапазон рабочих температур	0...+40 °C
Диапазон температур хранения	-10...+50 °C
Относительная влажность	Менее 85%
Габаритные размеры	192 х 122 х 55 мм
Вес	545 г приблизительно (с батареей)

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.
