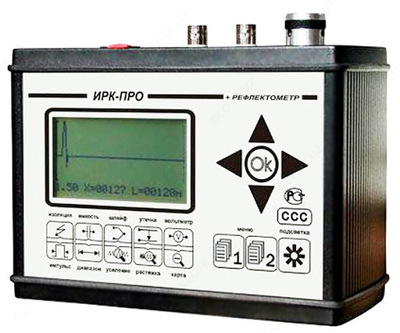

ИРК-ПРО Альфа-Е — кабельный прибор с рефлектометром для энергетиков

Описание товара

Назначение кабельного прибора ИРК-ПРО Альфа-Е:

ИРК-ПРО Альфа-Е – импульсный рефлектометр для всех типов силовых кабелей + измерительный мост для низковольтной распределительной сети.

Технические характеристики ИРК-ПРО Альфа-Е:

Версия А: Рефлектометр + мост:

Рефлектометр для определения расстояния до места изменения волнового сопротивления всех типов кабелей: повреждения, муфты, длина, взаимное влияние.

Измерительный мост для поиска повреждений изоляции до 10 МОм в низковольтной распределительной сети на кабелях с сечением до 20 кв.мм, для поиска обрыва, измерения сопротивления и емкости кабеля.

Функция вольтметра для контроля напряжения в линии.

Параметр	Значение
Диапазоны измеряемых рефлектометром расстояний при коэффициенте укорочения 1,5 (в метрах)	32, 64, 128, 256, 512, 1024, 2048, 5120, 10240, 20480, 30720
Максимальная погрешность определения расстояния ¹	1%
Перекрываемое затухание	Не менее 80 дБ
Амплитуда зондирующего импульса	Не менее 10 В
Длительность зондирующего импульса	10÷30000 нс
Выходное сопротивление рефлектометра	27÷400 Ом
Диапазон установки коэффициента укорочения	1÷7
Мостовые измерения
Диапазон измерения сопротивления изоляции	1 кОм - 50 ГОм
Диапазон электрической емкости	0,1 - 2000 нФ
Диапазон измерения сопротивления жил	0 - 10 000 Ом
Испытательное напряжение	400 В
Диапазон измерения напряжения	0 - 400 В
Диапазон Rп в месте повреждения изоляции	0 - 10 МОм
Максимальная погрешность определения расстояния до места повреждения изоляции с Rп = 0 - 3 МОм	0,5 м +0,2% длины / мм²
Максимальная погрешность измерения сопротивления жилы	0,1%+0,1 Ом
Максимальная погрешность измерения сопротивления изоляции в диапазоне 1 кОм - 10 МОм	2%+1 кОм
Максимальная погрешность измерения емкости	2%+0,1нФ
Питание прибора от встроенного аккумулятора	4 АА NMh
Потребляемая мощность не более	5 Вт
Габариты	130х170х85 мм
Вес	1,3 кг

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.
