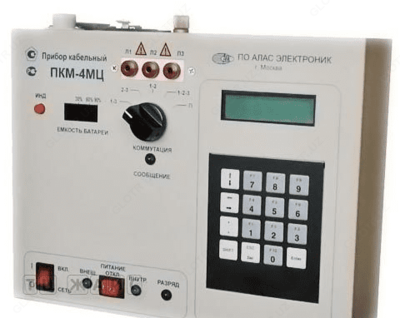

ПКМ-4МЦ — прибор кабельный мостовой

Описание товара

Назначение прибора ПКМ-4МЦ:

Прибор кабельный малогабаритный мостовой ПКМ-4МЦ предназначен для измерения параметров и обнаружения неисправностей кабельных и воздушных линий связи в стационарных и полевых условиях по схеме автоматического уравновешенного моста постоянного/переменного тока.

Прибор ПКМ-4МЦ измеряет:
- Электрическое сопротивление шлейфа
- Электрическое сопротивление изоляции
- Оммическую асимметрию
- Электрическую емкость
- Емкостную асимметрию (качественная оценка)
- Относительное расстояние до места понижения изоляции (Метод Муррея, Купфмюллера)
- Относительное расстояние до места обрыва жилы.
Прибор вычисляет и выводит результат в метрических единицах:
- Расстояние до места понижения электрического сопротивления изоляции
- Расстояние до места перепутывания жил
- Длину линии
- Расстояние до места обрыва жил.
Область применения прибора ПКМ-4МЦ:

Прибор используется для проведения измерений на симметричных высокочастотных и низкочастотных кабельных линиях связи ,а также для измерений на многожильных (больше двух проводов) силовых кабелях как медных, так и алюминиевых. Основное применение - строительство и эксплуатация кабельных линий.

Технические характеристики прибора ПКМ-4МЦ:

Параметр	Значения	Погрешность, ± %
Электрическое сопротивление шлейфа	(0,1 - 10000) Ом	0,4+2000/Rшл
Электрическое сопротивление изоляции	(0,1 - 10) МОм (10,1 - 20000) МОм	5 10
Омическая асимметрия	(0,1 - 100) Ом при Rшл=(100-10000) Ом	0,2+20/Rшл
Электрическая емкость	0,02 - 4000 нФ	2,0+10/С
Емкостная асимметрия	20 пФ - 20 нФ	Индикация жилы с большей емкостью
Длина линии	2 м - 99,9 км	-
Расстояние до места понижения изоляции при Rп до 10 МОм	метры	1,0+50/Ку
Расстояние до места обрыва жилы	%, метры	0,6
Расстояние до места перепутывания жил	метры	1,75
Индикация	Буквенно-цифровая. Двухстрочный ЖКИ-дисплей. Состояние аккумулятора
Эл. питание	Сеть переменного тока 220 В, 50 Гц; бортсеть автомобиля 14,2 В; встроенный аккумулятор 12 В
Время непрерывной работы от встроенного аккумулятора	Не менее 8 часов
Наличие зарядного устройства	Имеется встроенное автоматическое зарядное устройство
Упаковка	пластиковый чемодан
Масса с аккумулятором Масса без аккумулятора	не более 6 кг не более 4,8 кг
Габариты	300 x 230 x 90 мм
Диапазон рабочих температур	от –20 ºС до +40 ºC

Преимущества и особенности эксплуатации (в вопросах и ответах):

Каковы преимущества прибора ПКМ-4МЦ в сравнении с прибором ПКП5?
- габариты и масса прибора ПКМ-4МЦ значительно меньше, чем у прибора ПКП-5
- введены функции вычисления, что позволяет получать результаты измерения расстояний в метрических единицах
- введение в расчётные соотношения температуры, диаметра и материала проводника увеличивает абсолютную точность измерений
- возможность измерения коэффициента Ку позволяет скорректировать коэффициент К, что в свою очередь приводит к увеличению точности при определении расстояния до места понижения изоляции
- имеется возможность измерения емкостной асимметрии
- имеется возможность вычисления расстояния до места перепутывания жил
- ЖКИ-дисплей применённый в качестве индикатора обеспечивает цифровую индикацию результатов и позволяет работать с прибором в диалоговом режиме
- При расчете расстояния до места понижения изоляции производится учет участков линии с разным сечением жил (до 8 участков)
- Прибор выполнен в металлическом корпусе.

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.
