Horstmann Rotor System — индикатор короткого замыкания роторного типа
-
Описание индикатора короткого замыкания роторного типа Horstmann Rotor System:

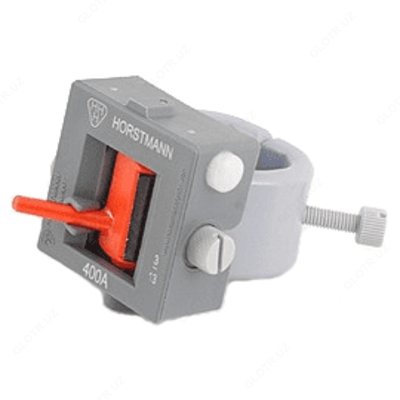

Horstmann Rotor System - роторный индикатор короткого замыкания (ИКЗ) для кабельных линий диаметром 8-16 мм. Предназначен для сигнализирования протекания токов короткого замыкания в защищаемой шине. Ток срабатывания устройства необходимо уточнить при заказе. Установка нескольких устройств в сети позволяет производить локализацию участка сети, содержащего короткое замыкание.
Прицип работы индикатора короткого замыкания роторного типа Horstmann Rotor System:
Схема работы устройств приведена на Рис.1. Участок, содержащий повреждение, вызывающее протекание аварийного тока в сети, располагается между последним сработавшим и первым не сработавшим индикатором короткого замыкания.
Рис. 1. Схема работы индикатора короткого замыкания роторного типа Horstmann Rotor System
Особенности индикатора короткого замыкания роторного типа Horstmann Rotor System:
- Механическая конструкция;
- Установка на кабели или токоведущие шины;
- Индикация с помощью поворотного ротора;
- Ручной сброс сработавшего положения;
- Подходит для дооснащения.
Рис.2. Установка индикатора короткого замыкания роторного типа Horstmann Rotor System
Срабатывание устройства обеспечивает магнитное поле вокруг проводника при протекании токов короткого замыкания. На поворотном роторе имеется штифт восстановления и двухцветная индикация, призванная информировать пользователя о состоянии роторного индикатора. «Черный» означает, что индикатор не сработал, тогда как «красный» указывает на срабатывание индикатора.
Рис. 3. Характеристика срабатывания индикатора короткого замыкания роторного типа Horstmann Rotor System
-
Технические характеристики индикатора короткого замыкания роторного типа Horstmann Rotor System:
Параметр Значение Ток срабатывания при коротком замыкании I>> 150 - 2000 А (заводская установка) Время срабатывания tl>> 100 мс при номинальном значении срабатывания Погрешность ± 10% Восстановление Ручное восстановление с помощью изолирующей штанги Материал Корпус и крепежные винты изготовлены из полиамида.
Хомут изготовлен из ферромагнитной стали.Диапазон рабочих температур От -40 до +85°C Таблица типоразмеров индикатора короткого замыкания роторного типа Horstmann Rotor System:
-
Комплект поставки Horstmann Rotor System
№ Наименование Количество 1 Индикатор короткого замыкания роторного типа Horstmann Rotor System в выбранном исполнении 1
