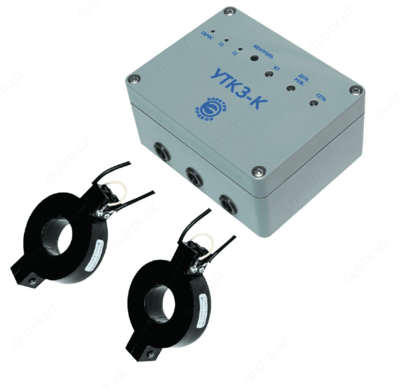

УТКЗ-К — указатель прохождения тока короткого замыкания

Описание товара

Описание указателя прохождения тока короткого замыкания УТКЗ-К:

УТКЗ-К - указатель прохождения тока короткого замыкания в котором в качестве датчиков тока используются разъемные датчики. УТКЗ-К осуществляет измерение токов, протекающих по 2-м фазам контролируемой линии. Переход в режим КЗ (срабатывание) из «дежурного» режима происходит в случае если среднеквадратичное значение тока за 50мс в любой из фаз линии превышает уровень срабатывания. Далее в течение 5с УТКЗ-К ожидает отключения линии:

1. Если питание УТКЗ-К осуществляется от обслуживаемого присоединения (метод возврата — по напряжению) отключение линии фиксируется по факту падения напряжения питания УТКЗ-К ниже уровня 25В.

2. Если питание УТКЗ-К осуществляется от другой линии (метод возврата — по току), отключение линии фиксируется по факту падения тока в линии до минимального значения.

Если отключения не произошло, это воспринимается как ложное срабатывание и УТКЗ-К возвращается в «дежурный» режим. Если произошло отключение, УТКЗ-К остается в состоянии КЗ.

Возврат из режима КЗ в «дежурный» режим происходит автоматически через 25с после включения линии при условии, что за это время не было бросков тока, превышающих уровень срабатывания.

Технические характеристики указателя прохождения тока короткого замыкания УТКЗ-К:

Параметр	Значение
Методы возврата в “Дежурный” режим	По напряжению; По току; По таймеру; По нажатию кнопки “Сброс”
Уровень срабатывания, диапазон, 1, А	от 100 до 1500, шаг 100
Уровень срабатывания, диапазон, 2, А	от 10 до 150,шаг 10
Минимальная длительность тока КЗ , мс	50
Время авт оматического возврата в дежурный режим после появления питания, с	25
Время авт оматического возврата в дежурный режим по таймеру, Час	1, 6, 12, 24
Время возможности контроля состояния УТКЗ -К после отключения питания, суток, не менее	3

Комплект поставки УТКЗ-К

№ Наименование Количество

1 Указатель прохождения тока короткого замыкания - УТКЗ-К 1

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.

НОВИНКА

20 отзывов

Артикул

Бренд

Uzkip

В наличии

ГОСТ

2405-88

ТУ

4212-114-64115539-2014

Срок доставки

2-3 дня

Периодичность поверки

2 года

Цена в розницу

10 sum

Стоимость товара указана без НДС. При заказе добавляется 12%.
