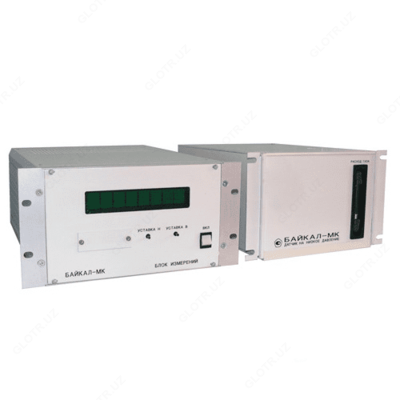

Байкал-МК — гигрометр

Описание товара

Назначение гигрометра Байкал-МК:

Гигрометр Байкал-МК предназначен для измерений объемной доли влаги в азоте, кислороде, водороде, углекислом газе, воздухе и их смесях, а также в инертных и других газах, не взаимодействующих с фосфорным ангидридом, и представляет собой стационарный прибор непрерывного действия. Принцип действия гигрометра основан на кулонометрическом методе измерения.

Гигрометр Байкал-МК выпускается в 3-х исполнениях:
- С датчиком на высокое давление (от 0,16 до 40 МПа) - Байкал-МК (высокое давление);
- С датчиком на низкое давление (от 0,03 до 0,16 МПа) - Байкал-МК (низкое давление);
- С датчиком на разрежение (от минус 0,005 до плюс 0,03 МПа) - Байкал-МК (разрежение).
Область применения гигрометра Байкал-МК:

Гигрометр Байкал-МК используется в химической, нефтехимической промышленности, на предприятиях по производству полупроводников, микросхем, микроконтроллеров, полимерных материалов, легированных сталей, а также в атомной промышленности и наземных космических объектах.

Особенности гигрометра Байкал-МК:
- Выбор единиц измерений по влажности с отображением на дисплее: ppm, мг/м³, °С т.р.;
- Наличие интерфейса RS-485 для связи с ЭВМ;
- Наличие функции почасового и суточного архива с энергонезависимой памятью;
- Дисплей повышенной яркости;
- Автоматический выбор диапазонов измерений;
- Высокая точность и надежность;
- Устройство сигнализации о неисправности чувствительного элемента;
- Устройство задания и сигнализации о превышении в анализируемом газе заданного значения объемной доли влаги;
- Активная защита чувствительного элемента по напряжению и влажности;
- Измерительная схема гигрометра выполнена на микроконтроллере;
- Возможность реализации альтернативной независимой поверки при отсутствии эталонов;
- Возможность размещения блоков гигрометра друг от друга на расстоянии до 300 м.

Технические характеристики гигрометра Байкал-МК:

Параметр	Байкал-МК (высокое давление)	Байкал-МК (низкое давление)	Байкал-МК (разрежение)
Датчик на высокое давление, МПа (кгс/см²)	от 0,16 до 40 (от 1,6 до 400,0)	-	-
Датчик на низкое давление, МПа (кгс/см²)	-	от 0,03 до 0,16 (от 0,3 до 1,6)	-
Датчик на разрежение, МПа (кгс/см²)	-	-	от - 0,005 до + 0,03 (от - 0,05 до + 0,30)
Диапазоны измерений объемной доли влаги, млн^-1	0…1; 1…10; 10…100; 100…1000
Основная приведенная погрешность: - для области измерений от 0 до 1 млн^-1 - для области измерений от 1 до 10 млн^-1 - для области измерений от 10 до 100 и от 100 до 1000 млн^-1	± 10% ± 4% ± 2,5%
Унифицированный выходной сигнал для каждого диапазона измерений	4 … 20 мА или 0 … 5 мА
Расход анализируемого газа через гигрометр, не более	1000 см³/мин (регулируется)
Температура анализируемого газа и окружающего воздуха	+5…+50 °С
Потребляемая мощность	не более 27 Вт
Средняя наработка на отказ, не менее	20000 ч
Средний срок службы, не менее	8 лет
Габаритные размеры, мм: - Датчик - Блок измерений - Побудитель расхода газа	240 × 145 × 355 345 × 270 × 140 230 × 170 × 130
Масса, кг: - Датчик - Блок измерений - Побудитель расхода газа	6 4 4

* при заказе гигрометров серии Байкал с содержанием кислорода в анализируемом газе более 23%, цены на гигрометр увеличиваются независимо от исполнения на 20%

** при заказе должны быть указаны требуемый выходной сигнал (0…5 мА или 4…20 мА), состав анализируемого газа и давление газа на входе.

Комплект поставки Байкал-МК

№	Наименование	Байкал-МК (высокое давление)	Байкал-МК (низкое давление)	Байкал-МК (разрежение)
1	Блок измерения Байкал-МК	1	1	1
2	Блок с датчиком на высокое давление	1	-	-
3	Блок с датчиком на низкое давление	-	1	-
4	Блок с датчиком на разрежение	-	-	1
5	Устройство для измерения расхода газа УИРГ-2А	1	1	1
6	Побудитель расхода газа	-	-	1
7	Комплект запасных частей:
	- Элемент чувствительный	1	1	1
	- Трубка 5К6.452.295-08	1	1	1
	- 20 % раствор ортофосфорной кислоты "ХЧ" ГОСТ 6552-80 в дистиллированной воде 80 мл (в колбе)	1	1	1
	- Трубка 5К8.626.222	1	1	1
	- Прокладка	6	6	6
	- Ниппель прижимной	3	3	3
	- Гайка накидная	1	1	1
	- Вставка плавкая ВП1-1-1А АГО 481.303 ТУ	3	3	3
	- Трубка 305 ТВ – 40 6 белая 1 сорт ГОС Т 19034-82, длина 0,05 м	1	1	1
	- Трубка ПВХ4 × 1,5 ТУ6-01-1196-79, длина 0,3 м	1	1	1
8	Комплект монтажных частей:
	- Тройник с датчиком на разрежение	-	-	1
	- Вилка ОНЦ-РГ-09-7/18 В12 БР0.364.082 ТУ	1	1	1
	- Вилка ОНЦ-РГ-09-4/14 В12 БР0.364.082 ТУ	2	2	2
	- Вилка ОНЦ-РГ-09-19/24 В12 БР0.364.082 ТУ	1	1	1
	- Розетка ОНЦ-РГ-09-4/14-Р12 БР0.364.082 ТУ	1	1	1
	- Розетка ОНЦ-РГ-09-7/18-Р12 БР0.364.082 ТУ	1	1	1
	- Трубка ПВХ4 × 1,5 ТУ6-01-1196-79 с датчиком на разрежение, длина 2 м	-	-	1
9	Руководство по эксплуатации	1	1	1
10	Аттестат методики выполнения измерений расхода газа	1	1	1
11	Методы регенерации чувствительных элементов. Типовые технологические процессы	1	1	1
12	Комплект электрических схем	1	1	1

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.
