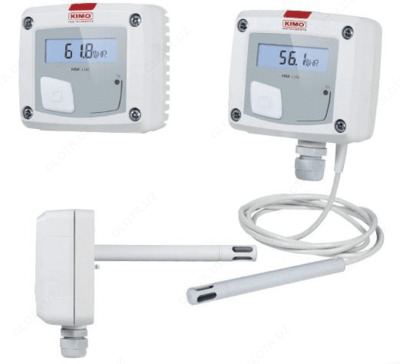

HM110-PNS — датчик влажности

Описание товара

Назначение датчика влажности HM110-PNS

Датчик влажности HM110-PNS применяется для измерения влажности окружающей среды.

Основные свойства датчика влажности HM110-PNS
- Диапазон измерения относительной влажности от 5 до 95%
- Пассивный выход 4-20 мА, напряжение питания от 16 до 30 В пост. тока (2-проводное подключение)
- Корпус пластиковый ABS V0 со степенью защиты IP20 (модель для наружного применения), без дисплея
- Простая система монтажа методом «1/4 оборота» с настенной панелью
- Корпус с упрощенной системой монтажа

Технические характеристики датчика влажности HM110-PNS

Параметр	Значение
Диапазон измерения	От 5 до 95% отн. вл.
Погрешность**	±2% отн. вл. (при 15 °C < T < 25 °C) для моделей наружного применения
Дрейф в зависимости от температуры	±0,04 x (T-20) % отн. вл. (при 15 °C < T < 25 °C)
Единицы измерения	% отн. вл.
Быстродействие	1/e (63%) 4 с
Тип датчика	CMOS – в моделях для наружного применения
Разрешение	0,1% отн. влажн.
Рабочая среда	Воздух и нейтральные газы
Отклонение заводской настройки	0,88% отн. влажн.
Материал	Пластик ABS V0 согласно UL94
Степень защиты	IP20 (модели для наружного применения)
Дисплей	Нет
Высота символов значения	10 мм единицы измерения: 5 мм
Масса	145 г (модели для наружного применения)
Кабель выносного датчика	Длина 2 м, диаметр 4,8 мм в силиконовой изоляции. Источник питания/выход
Выход/источник питания	- Пассивный выход 4-20 мА (источник питания 16/30 В пост. тока), 2-проводное подключение; - максимальная нагрузка: 500Ом (4-20 мА); - минимальная нагрузка: 1 кОм (0-10 В)
Потребляемая мощность	Макс. 22 мA (4-20 мA)
Электромагнитная совместимость	EN61326
Электрическое соединение	Колодка с винтовыми клеммами для проводов с сечением от 0.05 до 2.5 мм²
Связь с ПК	Кабель типа mini-Din с разъемом USB от компании Kimo
Рабочая температура корпуса	От 0 до +50°С
Рабочая температура датчика	От -20 до +80°С
Температура хранения	От -10 до +70°С

** Все указанные в данном техническом паспорте величины погрешности были получены в лабораторных условиях и гарантированы для измерений, проводимых в таких же условиях, или для измерений, проводимых с применением компенсации.

В соответствии с документами NFX15-113 и Charter 2000/2001 HYGROMETERS, величина гарантированного предела погрешности (GAL), рассчитанная с учетом коэффициента запаса относительной влажности 2, составляет ±2,58% отн. вл. при температуре от 18 до 28 °C в диапазоне измерения относительной влажности от 3 до 98%. Дрейф относительной влажности датчика составляет не более на 1% в течение года.

Комплект поставки HM110-PNS

Наименование	Количество
Датчик влажности HM110-PNS	1

Доплнительная комплектация

Наименование	Цена
Источник питания класса 2 с напряжением 230 В перем. тока на входе и 24 В переменного тока на выходе KIAL-100A	По запросу
Кабель USB	По запросу
Кабельный сальник	По запросу
Настенная панель для монтажа выносного зонда влажности	По запросу
Программное обеспечение для настройки датчика LCC-S	По запросу
Скользящие уплотнения из нержавеющей стали	По запросу
Соединение из пластика ABS с уплотнением	По запросу
Соединения из нержавеющей стали	По запросу

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.
