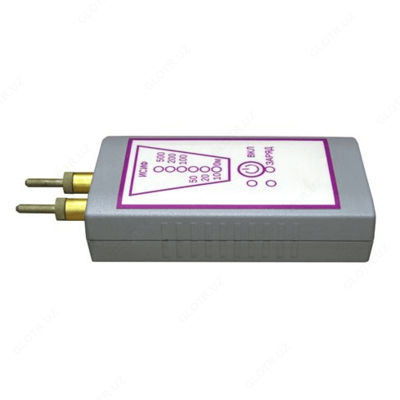

ИСИФ — индикатор сопротивления фланцевых соединений

Описание товара

Назначение индикатора сопротивления фланцевых соединений ИСИФ:

Индикатор сопротивления изолирующих фланцевых соединений ИСИФ является ручным автономным прибором для оперативного контроля сопротивления изолирующих соединений ИС металлических трубопроводов в условиях их эксплуатации. Индикатор дискретно определяет пороги омической составляющей сопротивления изоляции в диапазоне от 0 до 500 Ом. Прибор имеет световую и звуковую индикацию результатов измерения.

Прибор оснащен контроллером, который автоматически выбирает диапазон частот для определения сопротивления, в котором проявляется наименьшее влияние сопротивления шунтирования утечек в изоляции трубопроводов на результаты измерения сопротивления изоляции в соединении. Включение и выключение прибора осуществляется вручную кнопкой или автоматически, при замыкание или размыкание входных электродов. Прибор автоматически выключается по истечении времени бездействия более 60 с. Прибор питается от встроенного литиевого аккумулятора и имеет встроенный контроллер уровня заряда со светодиодной индикацией.

Область применения прибора ИСИФ: предприятия нефтегазовой отрасли и коммунальные хозяйства.

Особенности индикатора сопротивления фланцевых соединений ИСИФ:
- Автоматический выбор диапазона частот;
- Световая и звуковая индикация результатов измерения;
- Автоматическое отключение прибора при бездействии - 60 с;
- Встроенный Li-Pol аккумулятор;
- Корпус имеет защиту класса IP32 от механических воздействий и влаги.

Технические характеристики индикатора сопротивления фланцевых соединений ИСИФ:

Параметр	Значение
Диапазоны индикации омической составляющей сопротивления изолирующего соединения (ИС), Ом	10, 20, 50, 100, 200, 500
Диапазон частот определения омической составляющей сопротивления ИС, кГц	100 - 1000
Измерительные цепи прибора рассчитаны на воздействие напряжения с амплитудой 200 В в теч. времени не более, с	60
Питание прибора	Встроенный Li-Pol аккумулятор 500 мA*ч
Продолжительность непрерывной работы от одной зарядки нового встроенного аккумулятора при температуре воздуха плюс 20°С, ч, не менее	24
Время полного цикла зарядки аккумуляторов встроенным автоматическим контроллером зарядки, ч, не более	4
Габаритные размеры прибора, мм	130 х 60 х 30
Общий вес прибора, кг, не более	0,2

Комплект поставки ИСИФ

№	Наименование	Количество
1	Индикатор сопротивления изолирующих соединений ИСИФ	1
2	Электрод штыревой М4	2
3	Электрод штыревой на гибком проводнике с клеммой под винт М4	1
4	Блок питания «Rexant» сетевой 220 V AC/5V DC, 5W, 1A, DC штекер 5.5x2.1 мм для зарядки аккумулятора	1
5	Паспорт	1
6	Руководство по эксплуатации	1

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.
