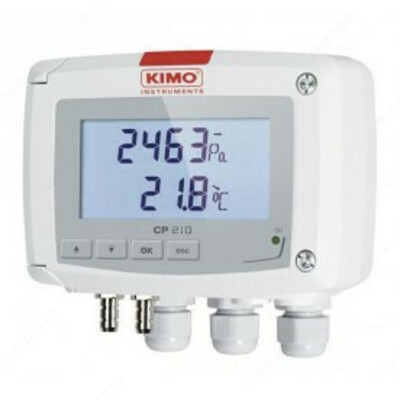

CP212-BO — датчик температуры и дифференциального давления

Описание товара

Назначение датчика температуры и дифференциального давления CP212-BO
Датчик температуры и дифференциального давления CP212-BO применяется для измерения температуры и дифференциального давления.

Основные свойства датчика температуры и дифференциального давления CP212-BO

Диапазон измерений от -1000 до +1000 Па (с электромагнитным клапаном)
Вход зонда Pt100 подключен к клеммной колодке для измерения температуры, диапазон измерений от -100 до +400° C (зонды как дополнительная опция)
Конфигурируемые промежуточные диапазоны измерений
4-проводной аналоговый выход 05/10В или 0/4 - 20 мА
Источник питания напряжением 24 В перем./пост. тока
Индикатор тенденции
Корпус из пластика ABSV0, степень защиты IP 65, с дисплеем
Установка с помощью системы “1/4 оборота” с настенной пластиной
Электромагнитный клапан для автокалибровки

Технические характеристики датчика температуры и дифференциального давления CP212-BO

Параметр	Значение
Характеристики корпуса
Материал	Пластик ABS V0 согласно UL94
Степень защиты	IP65
Дисплей	75 x40мм, ЖК-дисплей,19цифр, 2строки
Высота цифр	Значения: 10 мм; Единицы измерения: 5 мм
Подключение	Ребристые разъемы диаметром 6,2 мм
Сквозные соединения	для кабеля максимальным диаметром 6 мм
Кабельное уплотнение	С диаметром не более 8 мм
Масса	320 г
Технические характеристики, измерение давления
Диапазон измерения	-1000 до +1000 Па (с электромагнитным клапаном)
Единицы измерения	Па, ммН20, мбар, дюйм водяного столба, ммрт. ст., даПа, кПа, гПа
Погрешность*	±0,5% от показаний ±2 Па
Время отклика	1/е (63%) 0,3с
Разрешение	1 Па; 0,1 мм H2O; 0,01 мбар; 0,01 дюйм водяного столба; 0,01 мм рт. ст.; 0,1 даПа, 0,001 кПа; 0,01 гПа
Допустимое избыточное давление	21 000 Па
*Все указанные в данном техническом паспорте величины погрешности были получены в лабораторных условиях и гарантированы для измерений, проводимых в таких же условиях, или для измерений, проводимых с требуемой компенсацией.
Технические характеристики
Источник питания	24 В перем./пост. тока ±10%
Выход	2 x 4 - 20 мА или 2 x 0 - 20 мА, или 2 x 0 - 5 В, или 2 x 0 - 10 В (4 провода) Максимальная нагрузка: 500 Ом (0/4 - 20 мА) Минимальная нагрузка: 1 кОм (0 - 5/10 В)
Гальваническая развязка	Выходы (модели 24 В перем./пост. тока)
Потребляемая мощность	5 ВА
Электромагнитная совместимость	EN61326
Электрическое соединение	Винтовая клеммная колодка для кабеля с сечением до 2.5 мм²
Связь с ПК	Кабель типа mini-Din с разъемом USB от компании Kimo
Окружающая среда	Воздух и нейтральные газы
Условия эксплуатации	Воздух и нейтральные газы
Рабочая температура	От 0 до +50°С
Температура хранения	От -10 до +70°С
Автоматическая установка на ноль	Автоматически посредством электромагнитного клапана
Конфигурируемый промежуточные диапазоны и диапазоны с нулем по середине шкалы
Диапазон давления	-1000/+1000 Па
Диапазон скорости воздуха*	от 3 до 30 м/с
*Диапазоны скорости воздуха даны для сведения и основаны на показаниях зонда дифференциального давления DEBIMO (Cm = 0,81), при этом не учитывается

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.
