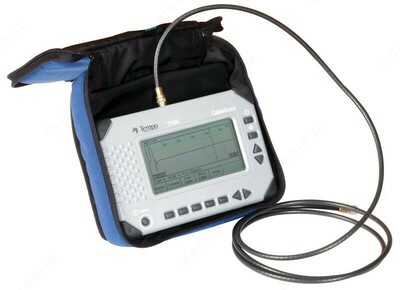

CableScout TV-90 — рефлектометр

Описание товара

Назначение Рефлектометра TV 90:

Рефлектометр TV 90 предназначен для поиска неисправностей в коаксиальных кабелях. В частности прибор незаменим при развертывании и обслуживании систем кабельного телевидения (CATV).

Прибор оснащен системой поиска «плавающих» неисправностей. Малая ширина импульса (6 нс) обеспечивает достаточную для большинства применений точность. Максимальная длина линии — 1210м. Результаты измерений отображаются на контрастном ЖК-дисплее со встроенной подсветкой. Конструкция прибора позволяет пользоваться им практически в любых погодных условиях.

Прибор крайне легок в освоении. Для проведения измерений достаточно выбрать тип кабеля. Все остальное TV 90 сделает самостоятельно.

Для тех, кто впервые пользуется рефлектометром, предусмотрена система контекстно-зависимой справки.

Технические характеристики Рефлектометра TV 90:

Параметр	Значения
Выходной тестовый сигнал	Положительный синусоидальный импульс
Амплитуда (при нагрузке 105 Ом)	5 В при импульсе 6 нс; 6 В при импульсе 12 нс
Полное выходное сопротивление	75 Ом
Длительность импульса	6 нс, 12 нс
Защита по напряжению	200 В по постоянному напряжению + пиковое значение переменного напряжения на максимальной частоте 440 Гц в течение 30 сек
Максимальная дальность	1210 м, в зависимости от типа кабеля и условий тестирования
Дисплей	разрешение 520×200 точек высококонтрастный ЖК дисплей с диагональю 13.3 см, подсветка
Рабочие расстояния	8 рабочих расстояний
Фильтр	фильтр верхних частот с частотой среза 150 кГц, плюс усреднение
Точность измерения по горизонтали	на расстоянии от 0 до 70 м: ±70 см; свыше 70 м: 1% + смещение относительно нуля
Коэффициент усиления	от 0 до 63 дБ
Температура	рабочая: от 0°C до +45°C; хранения: от -20°C до +60°C
Влажность	до 95%, без конденсации
Источник питания	6 щелочных батарей тип «АА»
Время работы	4.5 часа (без подсветки)

Комплект поставки CableScout TV-90

Наименование Количество

Рефлектометр TV90 1

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.
