WireXpert 500-MPO — тестер для сертификации оптических линий с коннекторами MPO/MTP (MM, 850 нм)

Описание товара

Описание тестера для сертификации оптических линий с коннекторами MPO/MTP (MM, 850 нм) WireXpert 500-MPO:

Тестер для сертификации оптических линий с коннекторами MPO/MTP (MM, 850 нм) WireXpert 500-MPO состоит из основного и удаленного блоков с большими сенсорными экранами, модуля источника излучения с разъемом MPO, модуля измерителя мощности с разъемом MPO и эталонных патчкордов с низким уровнем вносимых потерь и отражений. Прибор выполняет определение схемы волоконно-оптических соединений и измерение потерь в каждом волокне. Вся работа выполняется автоматически, от пользователя требуется только выбрать параметры тестирования, и сохранить протокол по завершению процесса.

Особенности тестера для сертификации оптических линий с коннекторами MPO/MTP (MM, 850 нм) WireXpert 500-MPO:
- Тестирование многоводовых оптических линий с разъемами MPO/MTP;
- Длина волны источника излучения: 850 нм;
- Время автоматического тестирования линии с коннекторами MPO менее 5 секунд;
- Автоматическое определение типа подключения A, B, C или «настраиваемое»;
- Измерение мощности оптического сигнала и потерь в каждом волокне;
- Тестирование гибридных каналов MPO-SC/LC (требуется оптический адаптер WX_AD_EF_MM2);
- Проверка возможности установления соединений через MPO и отдельные волокна;
- Настройка количества активных волокон в кабеле с коннекторами MPO;
- Возможность использования эталонных параметров для любого типа соединения;
- Подготовка отчетов о тестировании с помощью ПО eXport.

Технические характеристики тестера для сертификации оптических линий с коннекторами MPO/MTP (MM, 850 нм) WireXpert 500-MPO:

Параметр	Значение
Совместимость	Адаптеры MPO устанавливаются в тестеры WireXpert 4500 или WX-500-PLUS
Время тестирования	5 секунд
Параметры тестирования	Потери в каждом оптическом волокне линии MPO (график и таблица) Полярность линии с коннекторами MPO (A, B, C, или пользователькая) Тестирование "Прошел/Не прошел" по установленным пороговым значениям
Конфигурация соединения	Все 12 волокон активны, или волокна выбранные пользователем
Конфигурация тестирования	MPO-MPO MPO-SC/LC (требуется многомодовый оптический адаптер WX_AD_EF_MM2 на основном устройстве)

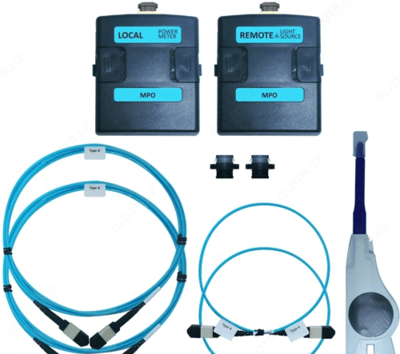

Адаптер №1. Источник излучения с коннектором MPO
Тип коннектора	Многомодовый MPO (Type A, pinned)
Длины волн	830 - 860 нм
Измерения и требования	Измерения проводятся с использованием многомодовых волокон с сердцевиной 50 мкм в соответствии с требованиями стандарта TIA / EIA-455-203 (FOTP-203)
Адаптер №2. Измеритель мощности с коннектором MPO
Тип коннектора	Многомодовый MPO (Type A, pinned)
Уровень мощности ввода при насыщении	-1.0 дБм
Измеряемый диапазон потерь	0 – 15 дБ
Точность измерения потерь	+-0.2 дБ
Общие характеристики
Память	Внешний USB накопитель
Питание	Съемный перезаряжаемый Li-Ion аккумулятор (более 8 ч работы)
Рабочая температура	от 0 °С до 40 °С
Температура хранения	от -20 °С до 60 °С
Габариты	232 x 126 x 87 мм
Вес	1.4 кг

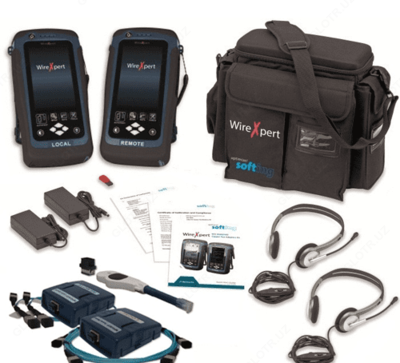

Комплект поставки WireXpert 500-MPO

№	Наименование	Количество
1	Основной блок WireXpert 500 (MPO)	1
2	Удаленный блок WireXpert 500 (MPO)	1
3	Адаптер источника излучения с коннектором MPO	1
4	Адаптер измерителя мощности с коннектором MPO	1
5	Измерительные шнуры MPO, тип A с гнездовым и штыревым разъемами	2
6	Измерительный шнур MPO, тип A с двумя гнездовыми разъемами	1
7	Измерительный шнур MPO, тип В с двумя гнездовыми разъемами	1
8	Адаптеры MPO, тип A	2
9	Устройство для чистки коннекторов MPO	1
10	Аккумуляторные батареи Li-ion	2
11	Стилус	2
12	Защитные крышки на экран	2
13	Гарнитуры	2
14	Зарядные устройства AC	2
15	Шнуры питания	2
16	Сертификат заводской калибровки	1
17	USB накопитель с инструкцией и Программным Обеспечением	1
18	Сумка для транспортировки	1
