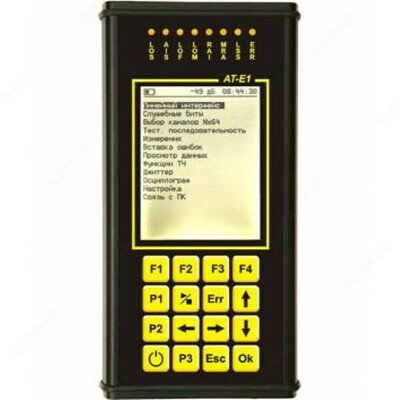

АТ-Е1 — анализатор потока Е1

Описание товара

Назначение анализатора потока Е1 АТ-Е1

Анализатор потока Е1 AT-E1 выполняет полный спектр измерений на цифровых потоках Е1, в том числе:
- Счет числа ошибок, вычисление коэффициентов ошибок
- Обнаружение и индикацию аварийных состояний
- Функции прослушивания и вставки речевого сигнала в произвольный канальный интервал
- Измерение и генерацию фазового дрожания (джиттера)
- Измерения параметров в соответствии с нормами приказа Минсвязи РФ от 10.08.96 №92
Особенности анализатора потока Е1 АТ-Е1
- Большой экран 320 x 240 с яркой подсветкой (диагональ 10 см)
- связь с компьютером через интерфейс USB
- ударопрочный влагостойкий алюминиевый корпус

Технические характеристики анализатора потока Е1 АТ-Е1

Параметр		Значение
Передатчик
Выходное сопротивление		120 Ом
Форма выходного сигнала		в соответствии со спецификацией G.703
Источники синхросигнала		внутренний, восстановленный, внешний
Частота внутреннего генератора		2048000 +6 Гц
Функция смещения частоты		+6000 Гц с шагом 1 Гц
Генерируемые тестовые последовательности		ПСП 2^N-1 (N = 6, 7, 9, 10, 11, 15, 20, 23); все 1, все 0, пользовательская, инверсия
Структура потока		неструктурированный, ИКМ-31, ИКМ-30
Вставка ошибок		кодовые, битовые, FAS, MFAS, CRC, E-bit
Имитация аварий и состояний		LOS, AIS, LOF, LOM, RAI, MRAI, LSS
Программируемый коэффициент ошибок		1 ошибка в секунду,1*10N (N= -1, -2, -3, -4, -5, -6)
Генерация джиттера
Вид модуляции		гармонический
Диапазон амплитуд		0 .. 10 ТИ
		1 ТИ = 488 нс
Приёмник
Входное сопротивление		120 Ом
		>4 кОм
Входное усиление, Дб		0, 6, 12, 24, 30, 36, 43
Диапазон частоты входного сигнала		2048000 + 6000 Гц
Анализируемые тестовые последовательности		ПСП 2^N-1 (N = 6, 7, 9, 10, 11, 15, 20, 23); все 1, все 0, пользовательская, инверсия
Структура потока		неструктурированный, ИКМ-31, ИКМ-30
Обнаружение ошибок		кодовые, битовые, FAS, MFAS, CRC, E-bit
Обнаружение аварий и состояний		LOS, AIS, LOF, LOM, RAI, MRAI, LSS
Диапазон контролируемых значений коэффициента ошибок		От 10^-1 до 10^-10
Диапазон счета числа текущих ошибок		От 0 до 999999999
Измерение джиттера
Диапазон измерения в интервале частот джиттера:	20 Гц - 900 Гц	10 ТИ
	900 Гц - 18 кГц	9/Fj ТИ
	18 кГц - 50 кГц	0.5 ТИ
	50 кГц - 100 кГц	0.4 ТИ
Погрешность измерения
На частоте 1 кГц		+ 0.02 ТИ + 0.05*A
На других частотах в диапазоне: 20 Гц - 100 кГц		+ 0.02 ТИ + 0.07*A

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.
