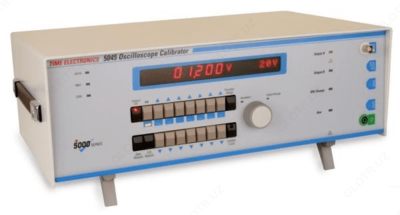

Назначение калибратора осциллографов и таймеров TE5045
Калибратор TE5045 является высокоточным многоцелевым калибратором для калибровки различных типов осциллографов и таймеров/частотомеров. С его помощью можно создать спектр опорных (эталонных) сигналов по амплитуде, частоте, периоду и полосе частот. Калибровка амплитуды достигается посредством сигнала постоянного тока или прямоугольного колебания в 1 кГц в диапазоне 1мВ – 220В (для нагрузки в 50 Ом максимально 2В). Девиация до ±9.99% позволяет осуществлять регулирование амплитуды и прямое считывание погрешности.
Точность частоты формируется за счет контролируемого температурой кварцевого кристаллического осциллятора. Временная погрешность в 0.1ppm применяется для большинства осциллографов и таймеров. Точный прямоугольный выходной сигнал обеспечивает стойкий фронт менее 300 псек, что позволяет осуществлять испытания полосы пропускания до 600МГц.
Описание калибратора осциллографов и таймеров TE5045
Простое управление
Доступ к функциям и диапазонам легко осуществляется с передней панели. Кнопки увеличения и уменьшения разряда используются для быстрой установки выходного значения. Режим девиации позволяет пользователю окончательно отрегулировать выходное значение в процентах (+/-9.999%). Вся информация отображается на четком и легко читаемом светодиодном дисплее.
Дистанционное программное обеспечение передней панели
В стандартную комплектацию входит интерфейс ‘Virtual Front Panel’ компании Time Electronics, установленный на базе Windows, который позволяет пользователю осуществлять управление моделью TE5045 посредством ноутбука или ПК.
Опция нивелируемого синусоидального выходного сигнала 2 ГГц
Для повышения точности задания рабочей полосы частот и анализа частотного отклика дополнительно предлагается модуль выровненного по амплитуде синусоидального выходного сигнала 2ГГц. Способность колебания выхода частоты составляет 100 МГц - 2 ГГц, а регулировка по амплитуде 0.5В, 1.0В и 1.5В от пика до пика обеспечивает точный анализ входных усилителей осциллографа.
Калибровка токового щупа
Для калибровки токовых щупов осциллографа применяются внешний адаптер, что позволяет преобразовывать амплитудный выход 5041 (5045) в ток и охватывать диапазон от 0.1 мА до 100 мА от пика до пика, погрешность 0.2%, постоянный ток или 1кГц.
Рубидиевый генератор опорной частоты
Улучшения временных характеристик можно достичь с помощью опции рубидиевого генератора опорной частоты (TE9762).
Данная опция необходима для повышения точности до степени, позволяющей работать с нагрузками такого рода, как таймеры/счетчики (частотомеры) с погрешностью 1 х 10-10.
Легкость калибровки
Для автоматизации процесса калибровки осциллографа управление калибратором (TE5045) может осуществляться с помощью калибровочного программного обеспечения EasyCal компании Time Electronics, что сокращает время калибровки, обеспечивает согласованные результаты и создает сертификаты в соответствии с международными стандартами качества.
Особенности калибратора осциллографов и таймеров TE5045
- Прямоугольная форма сигнала/постоянный ток 1мВ – 220В
- Частота 0.1 – 100МГц
- Временные маркеры 15сек - 10нсек
- Стойкий фронт <300псек
- Управление с передней панели
- Дистанционное управление с ПК
- Внешний опорный входной сигнал
- Опция развертки 2ГГц
- Опция рубидиевого генератора
- Адаптер для токовых щупов
- RS232/USB/GPIB
