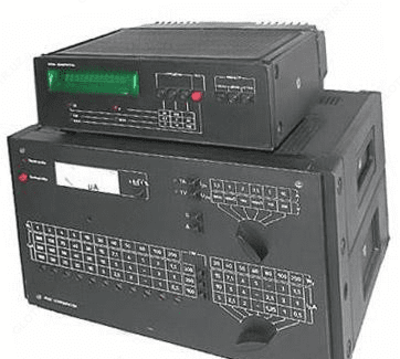

К535 — устройство поверки измерительных трансформаторов

Описание товара

Назначение устройства поверки измерительных трансформаторов К535:

Устройство поверки измерительных трансформаторов К535 предназначено для измерения погрешностей трансформаторов тока классов точности от 0,02 и ниже и трансформаторов напряжения классов точности от 0,05 и ниже.

Технические характеристики устройства поверки измерительных трансформаторов К535:

Устройство обеспечивает измерение составляющих погрешностей и мощности нагрузки во вторичной цепи поверяемых трансформаторов напряжения с номинальными значениями вторичного напряжения 100:3; 100:√3; 100; 200:√3; 150; 200 В и трансформаторов тока с номинальными значениями вторичного тока 0,5; 1; 2; 2,5 и 5 А.
Устройство обеспечивает измерение токовой и угловой погрешностей трансформаторов тока абсолютным методом (без использования образцового трансформатора) с номинальными значениями сравниваемых первичного и вторичного токов компаратора И562 (в дальнейшем - компаратор) согласно таблице 1

Таблица 1

Номинальное значение ампервитков компаратора	Номинальное значение сравниваемых токов, А
	первичного	вторичного
			100	0,5; 1; 2; 2,5; 5; 10;20; 25; 50; 100	0,5; 1; 2; 2,5; 5
200	1; 2; 2,5; 4; 5; 10; 20; 25; 40; 50; 100; 200	1; 2; 2,5; 5
300	1,5; 3; 5; 6; 7,5; 15; 30; 60; 75; 150; 300	5

Конечные значения диапазонов измерения погрешностей, нормальная и рабочая области значений частот соответствуют указанным в таблице 2.

Таблица 2

Обозначение диапазона измерений	Диапазон измерений составляющих погрешностей		Нормальная область частот, Гц		Рабочая область частот, Гц
Обозначение диапазона измерений	напряжения (токовой),%	угловой, …'	при откл.фильтре	при вкл.фильтре	при откл.фильтре	при вкл.фильтре
0,2	От минус 0,2 до 0,2	От минус 20 до 20	45-100	49,8 –	40-1000	49 –
2	От минус 2 до 2	От минус 200 до 200		- 50,2 59,75 –		- 51; 58,8 –
20	От минус 20 до 20	-		- 60,25		- 61,2

Конечные значения диапазонов измерения активной и реактивной составляющих номинальной мощности нагрузки поверяемых трансформаторов: 1, 10 и 100 Вт (вар).
Конечные значения диапазонов измерения относительного значения (по отношению к номинальному) вторичного напряжения (тока): 15 и 150% от номинального значения напряжения (тока).
Пределы допускаемой основной приведенной погрешности при измерении относительного значения вторичного напряжения (тока) от конечного значения диапазона измерения равны:
- по табло измерителя Ф5304 - ± 1,5 %
- по аналоговому прибору компаратора - ± 2,5 %
Пределы допускаемой основной абсолютной погрешности компаратора равны:
- токовой погрешности - ± 0,005%
- угловой погрешности - ± 0,3'
Питание устройства осуществляется от сети переменного тока напряжением (220 ± 22) В частотой (50 ± 0,5) Гц.
Мощность, потребляемая устройством от сети, не превышает 50 В·А.
Габаритные размеры блоков устройства и их масса указаны в табл. 3.

Таблица 3

Наименование и обозначение блоков устройства	Габаритные размеры, мм, не более	Масса, кг,не более
Измеритель Ф5304	330x150x350	8,5
Компаратор И562	450x300x470	26,5

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.
