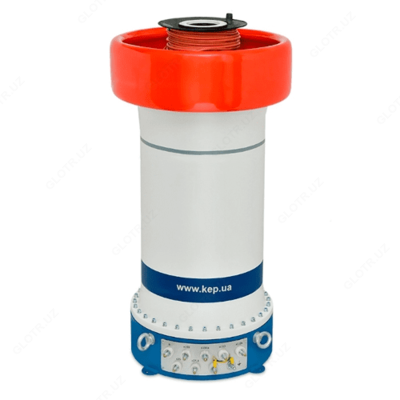

НОГ-Э — трансформатор напряжения однофазный газонаполненный

Описание товара

Назначение трансформатора напряжения однофазного газонаполненного НОГ-Э:

Трансформатор напряжения однофазный газонаполненный НОГ-Э предназначен для применения в качестве рабочего эталона при поверке трансформаторов напряжения, которые эксплуатируются в электроустановках с номинальным напряжением 27,5 кВ, 35 кВ, 35/√3 кВ, 110/√3 кВ и 150/√3 кВ.

Изготовлен в соответствии с требованиями ДСТУ ГОСТ23625 - 2003.

Технические характеристики трансформатора напряжения однофазного газонаполненного НОГ-Э:

Параметр	Значение
Класс точности при нагрузке трансформатора прибором «СА507»	0,1
Номинальное первичное напряжение на выводах А – Х, В	150000 √3		110000 √3		35000	35000 √3	27500
Номинальное вторичное напряжение, В	100	100 √3	100	100 √3	100	100 √3	100
Наименование выводов	а – х150д	а – х150	a – х110д	a – х110	a – х35		a – х27,5
Диапазоны рабочих напряжений, в процентах от их номинальных значений, %	от 80 до 120
Частота цепи питания, Гц	от 49,5 до 50,5
Коэффициент мощности нагрузки	1
Коэффициент несинусоидальности напряжения, %, не более	5
Номинальная вторичная нагрузка, кОм	не менее 100
Избыточное давление элегаза при температуре 20°С	(1,6 ± 0,1) атм
Масса, кг, не более	70
Габаритные размеры, мм, не более	Ø 475 x 885
Условия эксплуатации
Температура окружающей среды, °С	от +10 до +35
Относительная влажность, %, не более	80 при температуре +25 °С
Атмосферное давление, кПа (мм. рт. ст.)	86,0 – 106,7 (630 – 800)

Примечание:
А, X – обозначения зажимов выводов первичных обмоток;
а, х150д, х150, х110д, х110, х35, х27,5 – обозначения зажимов выводов вторичной обмотки.

Комплект поставки НОГ-Э

№ Наименование Количество

1 Трансформатор напряжения однофазный газонаполненный НОГ-Э 1

2 Паспорт 1
