УИН-35 — усилитель к ПВЕ-110

Описание товара

Описание усилителя к ПВЕ-110 УИН-35:

ПВЕ состоит из двух блоков: блока первичного преобразователя ПП (газонаполненный конденсатор КИ с электронным модулем преобразователя ток-напряжение ПТН) и блока измерительного усилителя напряжения УИН. С помощью усилителя УИН-35 к ПВЕ-110 возможно добавление номинального напряжения 35 кВ.

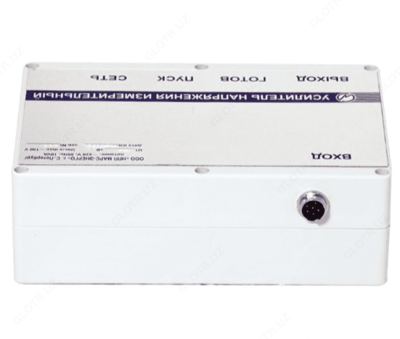

На лицевой панели усилителя УИН-35 расположены клеммы для подключения измерительного прибора (черная - нейтраль), индикатор готовности ПВЕ к работе, кнопка «Пуск» и соединитель для подключения кабеля питания 220 В и выключатель «СЕТЬ» с индикацией. На задней панели - соединитель для подключения измерительного кабеля К2.

Технические характеристики усилителя к ПВЕ-110 УИН-35:

Параметр	Значение
Добавочное номинальное напряжение, кВ	35
Сопротивление нагрузки, не менее, кОм	100
Емкость нагрузки, не более, нФ	5,0
Потребляемая мощность (от сети), В·А, не более	10
Габариты (высота х ширина х глубина), мм	(80 х 185 х 225) ±5
Масса, кг, не более	1,5

Комплект поставки УИН-35

№ Наименование Количество

1 Усилитель к ПВЕ-110 УИН-35 1
