УИН-110 — усилитель к ПВЕ-220

Описание товара

Описание усилителя к ПВЕ-220 УИН-110:

ПВЕ состоит из двух блоков: блока первичного преобразователя ПП (газонаполненный конденсатор КИ с электронным модулем преобразователя ток-напряжение ПТН) и блока измерительного усилителя напряжения УИН. С помощью усилителя УИН-110 к ПВЕ-220 возможно добавление номинального напряжения 110 кВ.

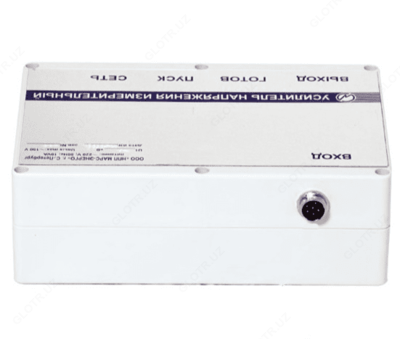

На лицевой панели усилителя УИН-110 расположены клеммы для подключения измерительного прибора (черная - нейтраль), индикатор готовности ПВЕ к работе, кнопка «Пуск» и соединитель для подключения кабеля питания 220 В и выключатель «СЕТЬ» с индикацией. На задней панели - соединитель для подключения измерительного кабеля К2.

Технические характеристики усилителя к ПВЕ-220 УИН-110:

Параметр	Значение
Добавочное номинальное напряжение, кВ	110
Сопротивление нагрузки, не менее, кОм	100
Емкость нагрузки, не более, нФ	5,0
Потребляемая мощность (от сети), В·А, не более	10
Габариты (высота х ширина х глубина), мм	(80 х 185 х 225) ±5
Масса, кг, не более	1,5

Комплект поставки УИН-110

№ Наименование Количество

1 Усилитель к ПВЕ-220 УИН-110 1

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.
