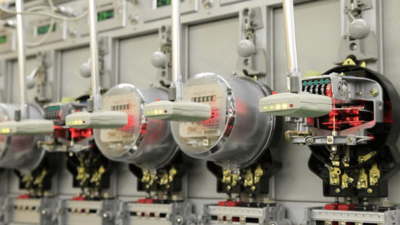

НЕВА-ТЕСТ 6103 — установка поверочная однофазная

Описание товара

Назначение:

Установка автоматическая многофункциональная для поверки электросчётчиковпредназначена для регулировки и поверки и калибровки однофазных электронных и индукционных счетчиков электрической энергии классов точности 0,5S и менее точных, как в автоматическом, так и в ручном режимах. Установка соответствует требованиям стандарта МЭК 60736:1982, «Испытательная аппаратура для счетчиков электрической энергии», МЭК 62053, «Аппаратура для измерения электрической энергии переменного тока».

Особенности:

Испытания на самонагрев.
Проверка стартового тока.
Испытание без нагрузки (самоход).
Проверку погрешности (класса точности).
Для усиления напряжения и тока на выходе стенда применяется PWM (широтно-импульсный модулятор), который обеспечивает высокую эффективность (коэффициент полезного действия составляет > 85%) и снижает нагревания. PWM имеет функции проверки сбоев, предустановки, предупреждения и защиты.
Возможность поверки счётчиков с датчиком тока типа «шунт».
Установка имеет функцию проверки правильности работы хода часов счётчиков.
Установка позволяют проводить дополнительные испытания: счётчиков с интерфейсом на выбор RS-485 или RS-232 (проверка функции обмена данными).
Возможность записи в протокол поверки номеров счётчиков с помощью сканера штрих кодов.
В измерительном генераторе применяются последние цифровые технологии по управлению синусоидальными гармоническими волнами частоты, амплитуды и регулирования фазы.
Для автоматического испытания различных счетчиков, на стенде применяется программа испытаний, совмещенная с операционными системамWINDOWS98/2000/XP/7.

Количество посадочных мест	Количество стоек	Количество рядов счетчиков	Размеры
6 24 48	1 2 2	1 2 2	1600×750×1600 mm 2200×750×1920 mm 2200×750×1920 mm

Технические характеристики:

Параметр	Значение
Пределы регулирования тока	0,05…100 А
Диапазон регулирования напряжения (Uном =220 В)	0…120 %
Диапазон регулирования фазы	-180…180 град
Пределы допускаемой относительной погрешности измерения энергии	± 0,1 %
Возможность управления от компьютера	обеспечено
Диапазон рабочих температур	20 ± 5 ºС
Напряжение питающей сети	220 ± 10 В
Частоты питающей сети	50 Гц
Диапазон частот	45…65 Гц
Потребляемая энергия	не более 1500 В∙А
Выходная мощность: По цепи напряжения По цепи тока	500 В∙А 800 В∙А
Габариты одной стойки (длина; ширина; высота)	2380х710х1900 мм
Масса	не более 350 кг
Количество одноврем. проверяемых счетчиков	1…24 шт.
Погрешность установления: -Тока -Напряжения -Угла сдвига фазы -Частоты	±0,5 % ±0,5 % ±0,5 Град ±0,1 Гц
Нестабильность установленных значений за 120 с: -Тока -Напряжения -Мощности	± 0,02 % ± 0,02 % ± 0,02 %
Нестабильность кварцевого генератора	не более 10 -7 c
Коэффициент нелинейных искажений при полной загрузке установки: -По цепям напряжения (от 0,8 до 1,15 Uном) -По цепям тока (от 0,05 Iном до Imax)	не более ± 1 % не более ± 1 %
Пределы допускаемой относительной погрешности эталонного счётчика HDM122-02, не более	± 0,1 %
Диапазоны измерений эталонного счётчика HDM122-02: - Тока – 5 поддиапазонов -Напряжения - Cos φ (Sin φ)	0,05…0,25 А 0,25…1 А 1,0..,5,0 А 5,0…20,0 А 20,0…100,0 А 176…264 В 0,5 инд.…1…0,5 емк
