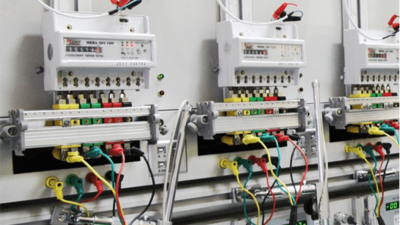

НЕВА-Тест 6303 — установка поверочная трехфазная

Описание товара

Назначение:

Установка предназначена для регулировки и поверки трехфазных и однофазных счетчиков активной, реактивной или активной и реактивной энергии класса точности 0,2S при измерении активной энергии и класса точности 0,5S при измерении реактивной энергии и менее точных. Поверка счетчиков может проводиться как в автоматическом, так и в ручном режимах.

Особенности:

На стенде можно проводить такие операции, как:
- Самонагрев,
- Проверка стартового тока,
- Испытание без нагрузки (самоход),
- Проверку погрешности (класса точности),
- Проверку правильности учета,
- Спытание влияющих величин (обратной фазы, дисбаланса напряжения, гармонической волны и т.п.),
- Проверку стабильности измерения.
Для усиления напряжения и тока на выходе стенда применяется PWM (широтно-импульсный модулятор), который обеспечивает высокую эффективность (коэффициент полезного действия составляет > 85%) и снижает нагревания. PWM имеет функции проверки сбоев, предустановки, предупреждения и защиты. В измерительном генераторе применяются последние цифровые технологии по управлению синусоидальными гармоническими волнами частоты, амплитуды и регулирования фазы. Измерительный генератор может несколько раз увеличить (от 2-21 раз) первичную гармонику синусоидальной волны и вызывать субгармонические волны, в том числе и избыточные субгармонические волны. На стенде применяется процессорная система определения погрешности счетчика, к которой счетчик подключается по способу связи RS485. На стенде одновременно можно проводить испытания счетчиков с разной константой (постоянной счетчика) идентичной модификации. На испытательный стенд можно установить сканирующие (измерительные) головки с 3-спекторной регулировкой диапазона. Стенд может принимать сигналы как со счетчиков с дисковым учетом измерения, так и со счетчиков с цифровым LED импульсным измерением. Испытательный стенд имеет автоматическую поисковую функцию обнаружения «черной метки», которая может определить её без нагрузочных и пусковых испытаний. Для автоматического испытания различных счетчиков, на стенде применяется программа испытаний, совмещенная с операционными системами WINDOWS98/2000/XP.

Технические характеристики:

Параметр	Значение
Диапазон регулирования тока	3×(0,001…120) A
Диапазон регулирования напряжения (Uном =3х220 В)	3×(1…300) В
Выходная мощность, на фазу: В цепи тока В цепи напряжения	1500 В•А 800 В•А
Несинусоидальность сигналов тока и напряжения при максимальной нагрузке, не более	0,5 %
Диапазон регулирования фазы Точность установки угла сдвига фаз	0…360 град ±0,1 град
Диапазон регулирования частоты Точность установки частоты	45-65 Гц 0,01 Гц
Задаваемые гармоники	2…21
Погрешность установки: -Тока -Напряжения	± 0,5 % ± 0,5 %
Нестабильность установленных значений за 120 с: -Тока -Напряжения -Мощности	± 0,05 % ± 0,05 % ± 0,05 %
Коэффициент нелинейных искажений при максимальной нагрузке: -По цепям напряжения (от 0,8 до 1,15 Uном) -По цепям тока (от 0,05 Iном до Iмакс)	не более ± 0,5 % не более ± 0,5 %
Максимальная выходная мощность: -По цепи напряжения -По цепи тока	3×800 В•А 3×1500 В•А
Класс точности трансформаторов тока HS-9503B при cosφ = 0.5C-1-0.5L, в диапазоне токов 3х(0,1…120) A, не более	0,01 %
Выходная мощность трансформаторов тока	60 В•А
Пределы допускаемой относительной погрешности образцового счётчика HY-5303C, в диапазоне напряжений 3×(40…480)В токов 3×(0,01…120)A При измерении активной энергии, не более При измерении реактивной энергии, не более	0,05 - 0,1 ± 0,05 - ± 0,1 ± 0,1 - ± 0,2
Количество одновременно проверяемых счетчиков	1…16 шт.
Диапазон рабочих температур	20 ± 5 ºС
Напряжение питающей сети	3×220/240 ± 15% В
Частоты питающей сети	50 или 60 Гц
Потребляемая мощность, не более	3×3000 В∙А
Габариты стойки (длина; ширина; высота)	2200х600х1920
Габариты шкафа (длина; ширина; высота)	600х800х1920
