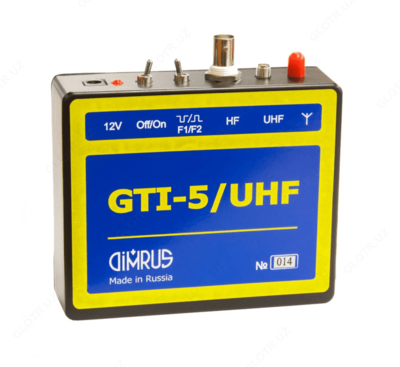

GTI-5/UNF — генератор тестовых импульсов

GTI-5/UNF — генератор тестовых импульсов
GTI-5/UNF — генератор тестовых импульсов

Описание товара

  • Описание генератора тестовых импульсов GTI-5/UNF:

    При градуировке систем измерения частичных разрядов в UHF (СВЧ) диапазоне частот необходимо использовать тестовые генераторы, работающие в этом диапазоне. Градуировочный калибратор марки «GTI-5/UHF» является универсальным прибором, работающим в двух диапазонах частот: HF и UHF (ВЧ и СВЧ).

    Он предназначен для тестирования датчиков, соединительных кабелей и входных цепей регистрации частичных разрядов в диапазоне HF/UHF при работе с приборами серии «TDM», «GIS-DM», «CDR» , а также датчиками типа «AES», «CDR-S» и другими.

    Прибор может эксплуатироваться при температуре окружающего воздуха от минус 40 до плюс 50 °С и относительной влажности воздуха до 98 % без конденсации влаги.

    Внутренний генератор прибора «GTI-5/UHF» задает порядок следования тестовых импульсов, которые воздействуют на два выходных каскада, каждый из которых работает в своем диапазоне частот. Выбрав соответствующий выходной разъем прибора можно получить тестовые импульсы с необходимыми амплитудными и частотными параметрами.

  • Технические характеристики генератора тестовых импульсов GTI-5/UNF:

    Параметр Значение
    Импульсы в диапазоне HF
    Частота следования импульсов 300 Гц
    Длительность импульса 100 нс
    Амплитуда (отр./положит) 1 В
    Нарастающий фронт импульса 10 нс
    Импульсы в диапазоне UHF
    Частота следования импульсов 300 Гц
    Длительность импульса 100 нс
    Мощность импульса -40 дБм
    Частота заполнения импульса, МГц 650(F1)/433(F2)
    Импульсов в диапазоне UHF антенный выход
    Частота следования импульсов 300 Гц
    Длительность импульса 100 нс
    Мощность импульса 10 дБм
    Частота заполнения импульса, МГц 650(F1)/433(F2)
    Элементы питания Аккумуляторы
    Время зарядки 12 часов
    Потребляемый ток 200 мА
    Габаритные размеры, мм, не более 130×120×38
    Масса прибора, кг, не более 0,45
  • Комплект поставки GTI-5/UNF

    Наименование Количество
    1 Генератор тестовых импульсов GTI-5/UNF 1

Показать все

Скрыть

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.

Отзывы

У данного товара пока нет отзывов. Станьте первым, кто поделится своим мнением и поможет другим сделать выбор.

НОВИНКА

20 отзывов

Артикул

Бренд

Uzkip

В наличии

ГОСТ

2405-88

ТУ

4212-114-64115539-2014

Срок доставки

2-3 дня

Периодичность поверки

2 года

Цена в розницу

10 сум

Стоимость товара указана без НДС. При заказе добавляется 12%.
