PSM5120 — измеритель мощности ВЧ

Описание товара

Назначение измерителя мощности ВЧ PSM5120:

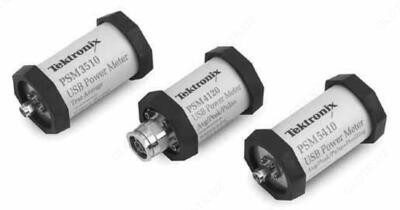

Серия измерителей мощности Tektronix PSM5000 обладают высокой производительностью и просты в использовании. Они обеспечивают измерение параметров повторяющихся импульсных сигналов, а также средней, пиковой и импульсной мощности.

Технические характеристики измерителя мощности ВЧ PSM5120:

Входной разъем	N-тип (male)
Диапазон рабочих частот	100 МГц...8 ГГц
Динамический диапазон	100 МГц...6 ГГц: -60 дБм...+20 дБм 6 ГГц...8 ГГц: -50 дБм...+20 дБм
Максимальный диапазон пик-средн.	100 МГц...6 ГГц: 80 дБ 6 ГГц...8 ГГц: 70 дБ
Полоса видео	10 МГц, типичное
Погрешность временной базы	±50 ppm, типичное
Частота дискретизации	500 Квыб/сек
Минимальная длительность импульса (средняя мощность)	500 нс, типичное
Минимальная длительность импульса (пиковая мощность)	200 нс, типичное
Профиль импульса: Макс. эквивалентная частота дискретизации	48 Мвыб/сек
Профиль импульса: Минимальное время нарастания (10%-90%)	54 нс (-70 дБм...-20 дБм импульс, 4 ГГц)
Профиль импульса: Минимальное время спада (90%-10%)	44 нс (-70 дБм...-20 дБм импульс, 4 ГГц)
Профиль импульса: Погрешность уровня при ручном запуске	±1 дБм
Профиль импульса: Мнимальное количество циклов	100 кГц, 200 кГц, 300 кГц, 500 кГц, 1 МГц, 2 МГц, 3 МГц, 5 МГц, 10 МГц
Общая погрешность (неопределенность)	2 × √[ (CF/2)² + (L/2)² + (N/2)² + (Z/√2)²+ (Mm/√2)² + (T/√2)² ]
Неопределенность: калибровочный коэффициент (CF)	100 МГц...500 МГц: 4,0% 500 МГц...8 ГГц: 1,7%
Неопределенность: нелинейность (L)	100 МГц...2 ГГц: +15 дБм...+20 дБм: 7,0% +5 дБм...+15 дБм: 5,0% -60 дБм...+5 дБм: 3,0% 2 ГГц...8 ГГц: +15 дБм...+20 дБм: 5,0% +5 дБм...+15 дБм: 3,0% -60 дБм...+5 дБм: 2,0%
Неопределенность: шум (N)	интеграция 1 секунда +10 дБм...+20 дБм: 0,15% (100 МГц...8 ГГц) -30 дБм...+10 дБм: 0,04% (100 МГц...8 ГГц) -50 дБм...-30 дБм: 0,04% (100 МГц...6 ГГц) 0,15% (6 ГГц...8 ГГц) -60 дБм...-50 дБм: 0,15% (100 МГц...6 ГГц)
Смещение нуля (Z)	[(0,35 нВт на 25 °C) + \|ΔT\| × (0,025 нВт / °C)] + 0,005 нВт /месяц
Учет КСВН (Mm) Mm=100×[(1 ± Γ_source×Γ_sensor)² –1]	100 МГц...250 МГц: 1,18:1 КСВН (21,7 дБ обр. потери) 250 МГц...8 ГГц: 1,09:1 КСВН ( 27 дБ обр. потери)
Неопределенность: температура (T)	40 °C < T ≤ 50 °C: 1,00% (+1%, 0 дБм...10 дБм, +3%, 10 дБм...20 дБм) 30 °C < T ≤ 40 °C: 0,75% (+1%, 0 дБм...10 дБм, +3%, 10 дБм...20 дБм) 20 °C < T ≤ 30 °C: 0,00% 10 °C < T ≤ 20 °C: 0,75% (+1%, 0 дБм...10 дБм, +3%, 10 дБм...20 дБм) 0 °C < T ≤ 10 °C: 1,00% (+1%, 0 дБм...10 дБм, +3%, 10 дБм...20 дБм)
Скорость измерения	2000 изм./сек
Интерфейс	USB 2.0
Габаритные размеры	Ø 48 мм х 62 мм
Вес	149 г
