HM8118 — LCR-мост/измеритель

Описание товара

Назначение LCR-мост/измеритель HM8118:

Измеритель иммитанса НМ8118 предназначен для автоматического измерения емкости, индуктивности, активного и реактивного сопротивления, активной и реактивной проводимости, тангенса угла потерь, добротности, модуля комплексного сопротивления и проводимости, угла фазового сдвига комплексного сопротивления.

Описание LCR-мост/измеритель HM8118:

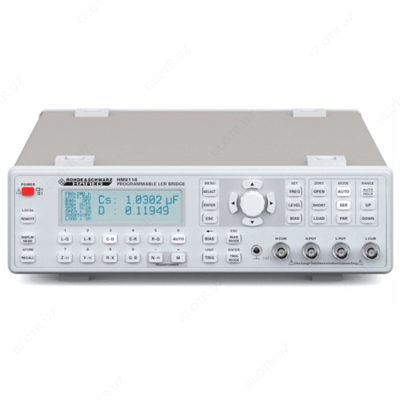

Измеритель иммитанса НМ8118 представляет собой многофункциональный измерительный прибор, принцип действия которого основан на аналого-цифровом преобразовании входных сигналов. На передней панели прибора находится жидкокристаллический дисплей, на котором отображаются результаты измерений, а также единицы измерений, диапазоны, частота и уровень тестового сигнала, эквивалентная электрическая цепь, измерительные функции, параметры и состояние прибора. На передней панели расположены также клавиша включения питания, поворотная ручка выбора и настройки функций и параметров, клавиши меню, клавиши калибровки, параметров тестового сигнала и измерительных функций. Имеются также две пары BNC разъемов для подключения измерительных кабелей и девять клавиш измерительных функций.

Технические характеристики LCR-мост/измеритель HM8118:

Параметр		Значение
Диапазон измерения импеданса Z (полного комплексного сопротивления)		от 0,2 мОм до 100 МОм
Диапазон измерения сопротивления R		от 0,2 мОм до 100 МОм
Диапазон измерения емкости С		от 0,01 пФ до 100 мФ
Диапазон измерения индуктивности L		от 10 нГн до 100 кГн
Диапазон измерения тангенса угла потерь D		от 0,0001 до 9,9999
Диапазон измерения добротности Q		от 0,1 до 9999,9
Диапазон измерения фазового угла Ө		от -179° до 180°
Пределы допускаемой приведенной базовой погрешности измерения величин D,Q, Ө на частоте 1 кГц		±0,1 %
Диапазон частот тестового сигнала		от 20 Гц до 200 кГц (69 шагов)
Пределы допускаемой относительной погрешности установки частоты тестового сигнала		±10^-4
Диапазон уровня тестового сигнала, СКЗ		от 50 мВ до 1,5 В (шаг 10 мВ)
Пределы допускаемой относительной погрешности установки уровня тестового сигнала		±5 %
Диапазон значений внутреннего напряжения постоянного смещения		от 0 до 5 В (шаг 10 мВ)
Диапазон значений внутреннего напряжения постоянного смещения		от 0 до 5 В (шаг 10 мВ)
Диапазон значений внутреннего тока постоянного смещения		от 0 до 200 мА (шаг 1 мА)
Диапазон импеданса	Диапазон частот	Погрешность
Пределы допускаемой погрешности измерения основных величин (Z, R, С, L)
0,2 мОм – 2,5 Ом	20 Гц – 10 кГц	±(0,3 % + 1 мОм/\|Z\|)
	10 кГц – 100 кГц	±(0,5 % + 2 мОм/\|Z\|)
2,5 Ом – 100 Ом	20 Гц – 10 кГц	±(0,1 % + 1 мОм/\|Z\|)
	10 кГц – 100 кГц	±(0,2 % + 2 мОм/\|Z\|)
	100 кГц – 200 кГц	±(0,5 % + 5 мОм/\|Z\| + \|Z\|/10 МОм)
100 Ом – 25 кОм	20 Гц – 1 кГц	±(0,05 % + \|Z\|/2 ГОм)
	1 кГц – 10 кГц	±(0,1 % + \|Z\|/1,5 ГОм)
	10 кГц – 100 кГц	±(0,2 % + \|Z\|/100 МОм)
	100 кГц – 200 кГц	±(0,5 % + 5 мОм/\|Z\| + \|Z\|/10 МОм)
25 кОм – 1 МОм	20 Гц – 1 кГц	±(0,05 % + \|Z\|/2 ГОм)
	1 кГц – 10 кГц	±(0,1 % + \|Z\|/1,5 ГОм)
	10 кГц – 100 кГц	±(0,5 % + \|Z\|/100 МОм)
1 МОм – 4 МОм	20 Гц – 10 кГц	±(0,1 % + \|Z\|/1,5 ГОм)
	10 кГц – 100 кГц	±(0,5 % + \|Z\|/100 МОм)
4 МОм – 100 МОм	20 Гц – 10 кГц	±(0,2 % + \|Z\|/1,5 ГОм)
	10 кГц – 100 кГц	±(0,5 % + \|Z\|/100 МОм)
Температурный коэффициент погрешности измерения величин Z, R,L, C		±5·10-6/°C
Параметр		Значение
Общие технические характеристики
Время установления рабочего режима прибора, минут, не более		30
Напряжение и частота питающей сети		(110 – 230) В ± 10 %, 50/60 Гц
Потребляемая мощность, В·А, не более		20
Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % - температура хранения/транспортирования, °С		от 5 до 40 от 5 до 80 от -20 до +70
Габаритные размеры (ширина × высота × длина), мм, не более		285 × 75 × 365
Масса, кг, не более		4

Комплект поставки HM8118

№	Наименование	Количество
1	Измеритель иммитанса НМ8118	1
2	Шнур питания	1
3	4-проводные измерительные кабели HZ184	1
4	4-проводное измерительное устройство для элементов поверхностного монтажа HZ188	1

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.
