ЧК7-1011 — компаратор частотный

Описание товара

Описание компаратора частотного ЧК7-1011:

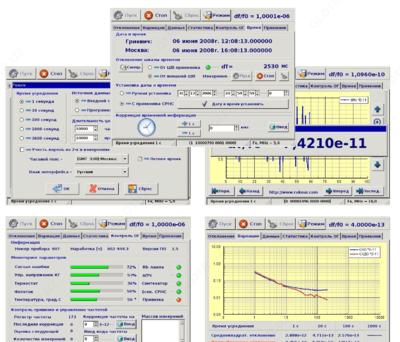

В одном приборе совмещены функции двух приборов: стандарта частоты и времени Ч1-1011 с коррекцией частоты выходных сигналов по сигналам GPS/ГЛОНАСС и компаратора частотного ЧК7-1012 с отображением процесса и результатов измерений в графическом виде на экране встроенного цветного дисплея.

Модульный принцип построения позволяет легко адаптировать прибор под конкретные требования потребителя.

Компараторы ЧК7-1011 выпускаются в трех модификациях и отличаются составом и выполняемыми функциями:
- ЧК7-1011 имеет в своем составе высокостабильный рубидиевый стандарт частоты (РСЧ) и приемник спутниковых навигационных систем;
- ЧК7-1011/1 имеет в своем составе высокостабильный РСЧ;
- ЧК7-1011/2 не имеет в своем составе высокостабильный РСЧ и приемник спутниковых навигационных систем. Для проведения измерений с ним необходимо использовать высокостабильный сигнал эталонной частоты от внешнего РСЧ или водородного стандарта частоты.
Назначение компаратора частотного ЧК7-1011:

Компараторы частотные ЧК7-1011 предназначены для измерения относительной разности частот прецизионных кварцевых генераторов и рубидиевых стандартов частоты, вычисления их основных метрологических характеристик с отображением процесса и результатов измерений на экране встроенного цветного дисплея. Компараторы частотные ЧК7-1011 и ЧК7-1011/1 также могут быть использованы как стандарты частоты и времени с коррекцией частоты по сигналам GPS/ГЛОНАСС в качестве источников высокостабильных сигналов в различных частотно-измерительных системах.

Для удобства пользователей управление функциями обеспечивается с помощью кнопок на панели управления или манипулятора типа «мышь», входящего в комплект поставки.

Технические характеристики компаратора частотного ЧК7-1011:

Параметр	Значение
	ЧК7-1011	ЧК7-1011/1	ЧК7-1011/2
Номинальное значение частоты опорного сигнала, МГц	5, 10
Номинальное значение частоты исследуемого сигнала, МГц	1; 2,048; 5; 10; 10,24
Максимальное отклонение частоты входных сигналов от номинального значения, Гц, в пределах	±1
Напряжение выходного сигнала на нагрузке 50 Ом, В, в пределах	от 0,4 до 1,2
Погрешность определения среднеквадратического относительного отклонения частоты, отн. ед., не более - за интервал времени измерения 1 с - за интервал времени измерения 10	2·10^-12 5·10^-13
Номинальное значение частоты выходного сигнал, МГц	1, 5, 10		-
Напряжение выходного сигнала на нагрузке 50 Ом, В, в пределах	1,0 ± 0,2		-
Относительная погрешность по частоте выходных сигналов, отн. ед., в пределах - при выпуске - в интервале между поверками	± 2,0·10^-11 ± 2,4·10^-10		-
Систематическое относительное изменение частоты за 1 мес., отн. ед., в пределах	± 2·10^-11		-
Относительная погрешность по частоте за 1 сут при работе в режиме автокорректировки частоты по сигналам СРНС, отн. ед., в предела	± 5·10^-12	-	-
Относительная погрешность воспроизведения частоты, отн. ед., не более	2·10^-11		-
Среднеквадратическое относительное двухвыборочное отклонение частоты, отн. ед., не более за 1 с за 10 с за 100 с за 1 сут	1,4·10^-11 5,0·10^-12 2,0·10^-12 5,0·10^-12		-
Относительное изменение частоты в диапазоне рабочих температур от +5 до + 40 °C, отн. ед., не более	2·10^-10		-
Диапазон электронной перестройки частоты выходного сигнала, отн. ед., не менее	± 1·10^-9		-
Шаг электронной перестройки частоты выходного сигнала, отн. ед., не мене	1·10^-12		-
Подавление cоcтавляющей 20 МГц в спектре выходного сигнала 10 МГц, дБ, не менее	30		-
Спектральная плотность мощности фазовых шумов в одной боковой полосе спектра выходного сигнала, дБ/Гц, не более при отстройке от несущей на (85±3) Гц на 1 кГц на 10 кГц	- 130 - 140 - 145		-
Погрешность синхронизации формируемой шкалы времени импульсами внешней шкалы времени, мкс, в пределах	± 0,1		-
Напряжение питания	~ 220 В; 50 Гц / + (22 − 30) В
Потребляемая мощностьсть, В·А (Вт), не более	60
Габаритные размеры (длина×ширина×высота), мм, не более	310 х 255 х 170
Масса, кг, не более	7,0	6,0	5,0

Комплект поставки ЧК7-1011

№	Наименование	ЧК7-1011	ЧК7-1011/1	ЧК7-1011/2
1	Компаратор частотный ЧК7-1011	1	1	1
2	Стандарт частоты рубидиевый Ч1-1014	1	-	-
3	Стандарт частоты рубидиевый Ч1-1013	-	1	-
4	Модуль приёмника спутниковых радионавигационных систем МПР-01	1	-	-
5	Модуль усилителей высокостабильных синусоидальных сигналов (по выбору заказчика): МУС-01 (3 независимых выхода 10 МГц, тип соединителя СР-50-73ФВ) МУС-02 (3 независимых выхода 5 МГц, тип соединителя СР-50-73ФВ) МУС-03 (3 независимых выхода 1, 5 и 10 МГц, тип соединителя СР-50-73ФВ) МУС-04 (6 независимых выходов 1, 5 и 10 МГц в любом сочетании по выбору заказчика, тип соединителя SMA)	1 любой из перечисленных	1 или 2 любые из перечисленных	-
6	Одиночный комплект ЗИП	1	1	1
7	Комплект эксплуатационной документации	1	1	1
8	Ящик укладочный	1	1	1

Дополнительная комплектация ЧК7-1011:

(Поставляется за отдельную плату)

№	Наименование
1	Модуль синтезатора МС с программным обеспечением
2	Антенна для приемника СРНС
