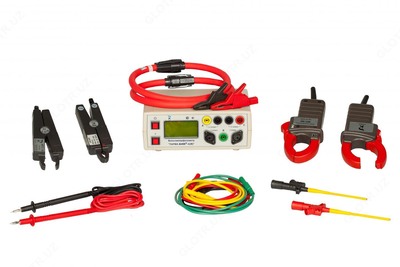

ПАРМА ВАФ-А(М) 0-1-2-1 — вольтамперфазометр (с одними токоизмерительными клещами на 300А, двумя гибкими клещами Ampflex на 3000А)

Описание товара

Технические характеристики вольтамперфазометра Парма ВАФ-А(М)

Параметр Значение

Предельное значение напряжения,
которое может быть показано на дисплее не менее 600 В.

ВАФ, при необходимости использования
осуществляет измерение силы переменного тока до 3000 А с относительной погрешностью не более 2 %

В качестве дискретного сигнала может быть
использован сигнал напряжения переменного тока от 30 до 460 В.

Входное сопротивление каналов напряжения не менее 1 МОм.

ВАФ выдерживает перегрузку в течение 1 минуты по напряжению 2•Uк
где Uк – конечное значение диапазона измеряемого напряжения.

ВАФ в комплекте с ИПТ 10 выдерживает перегрузку в
течение 1 минуты по току 1,5•Iк
где Iк – конечное значение диапазона измеряемой силы тока.

ВАФ в комплекте с ИПТ 300 и ИПТ 3000 выдерживает перегрузку по току в течение 1 с 1,5•Iк
где Iк – конечное значение диапазона измеряемой силы тока

Окно магнитопровода ИПТ (клещей). ИПТ 10 – 9,5 мм
ИПТ 300 – Ø ~ 30 мм

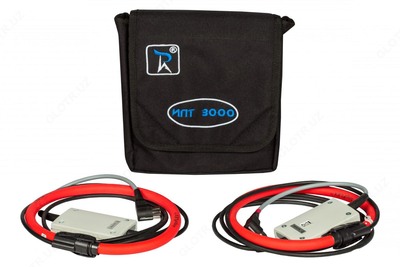

ИПТ 3000 – обод длинной -450 мм, (Ø ~145 мм при образовании окружности)

Потребляемая мощность от встраиваемых источников постоянного тока не более 2,5 Вт

Потребляемый ток от USB-порта не более 0,5 А

Время работы ВАФ с АКБ определяется режимом использования и емкостью АКБ

Среднее время восстановления работоспособного состояния 2 час.

Средняя наработка на отказ не менее 10000 час.

Средний срок службы не менее 10 лет

Масса измерительного блока – не более 1 кг

измерительного блока и комплектов ИПТ (опорных и измерительных), упакованных в сумку – не более 5 кг.

Габаритные размеры измерительного блока – не более 190х70х143 мм

измерительного блока и комплектов ИПТ (опорных и измерительных), упакованных в сумку - не более 350х110х215 мм.

Диапазоны измерений с допускаемыми погрешностями вольтамперфазометра Парма ВАФ-А(М)

Параметр	Ед. изм.	Диапазон измерения	Пределы допускаемой погрешности измерения	Примечание
Напряжение постоянного тока	В	от 0,3 до 460,0	Δ=±(0,005∙Х+0,4)	–
Действующее значение напряжения переменного тока	В	от 2 до 460,0	Δ=±(0,005∙Х+0,4)	–
Частота измеряемого напряжения	Гц	от 45 до 55	Δ=±0,4	–
Частота измеряемой силы тока	Гц	от 45 до 55	Δ=±0,4	–
Действующее значение силы переменного тока
При использовании ИПТ10	А	от 0,1 до 10	Δ=±(0,008∙Х+0,01)	–
При использовании ИПТ300	А	от 10 до 300	Δ=±(0,02∙Х+1)	–
При использовании ИПТ3000	А	от 5 до 300	Δ=±3,0	–
При использовании ИПТ3000	А	от 300 до 1000	Δ=±1,5	–
Углы сдвига фаз
Между напряжением и напряжением	градус	± 180	Δ=±3,6¹⁾	–
Между током и током	градус	± 180	Δ=±3,6²⁾	–
Между током и током	градус	± 180	Δ=±10,0³⁾	–
Между током и напряжением (φ_IU)	градус	± 180	Δ=±3,6²⁾	–
Между током и напряжением (φ_IU)	градус	± 180	Δ=±8,0³⁾	–
Между напряжением и током (φ_UI) и (φ)	градус	± 180	Δ=±3,6²⁾	–
Между напряжением и током (φ_UI) и (φ)	градус	± 180	Δ=±8,0³⁾	–
Активная мощность
При использовании ИПТ 10	кВт	от 0,002 до 4,6	Δ=±(0,025∙Х+0,01)	при cos φ (0,5 ≥ φ ≥ 1)
При использовании ИПТ 300	кВт	от 0,15 до 138,0	Δ=±(0,035∙Х+0,5)
При использовании ИПТ 3000	кВт	от 0,075 до 138,0	Δ=±(0,025∙Х+0,5)
При использовании ИПТ 3000	кВт	от 4,5 до 460,0	Δ=±(0,03∙Х+3)
При использовании ИПТ 10	квар	от 0,002 до 4,6	Δ=±(0,025∙Х+0,01)
При использовании ИПТ 300	квар	от 0,15 до 138,0	Δ=±(0,035∙Х+0,5)
При использовании ИПТ 3000	квар	от 0,075 до 138,0	Δ=±(0,025∙Х+0,5)
При использовании ИПТ 3000	квар	от 4,5 до 460,0	Δ=±(0,03∙Х+3)
Полная мощность
При использовании ИПТ 10	кВ∙А	от 0,002 до 4,6	Δ=±(0,01∙Х+0,01)	–
При использовании ИПТ 300	кВ∙А	от 0,15 до 138,0	Δ=±(0,02∙Х+0,3)	–
При использовании ИПТ 3000	кВ∙А	от 0,075 до 138,0	Δ=±(0,025∙Х+0,035)	–
При использовании ИПТ 3000	кВ∙А	от 4,5 до 460,0	Δ=±(0,025∙Х+1,5)	–
где – Х – измеренное значение напряжения, силы тока ,активной, реактивной и полной мощности ¹⁾ При действующем значении напряжения переменного тока не менее 30 В ²⁾ При действующем значении силы переменного тока не менее 100 мА для ИПТ 10, не менее 5 А (предел 300 А) и не менее 300 А (предел 3000 А) для ИПТ 3000 и действующем значении напряжения переменного тока не менее 30 В ³⁾ При действующем значении силы переменного тока не менее 10 А для ИПИТ300 и действующем значении напряжения переменного тока не менее 30 В

Условия эксплуатации вольтамперфазометра ПАРМА ВАФ-А(М)

Параметр		Значение
Нормальные условия применения ВАФ по ГОСТ 22261	Температура окружающего воздуха	плюс 20 °С
	Допускаемое отклонение температуры окружающего воздуха	±5 °С
	Относительная влажность воздуха	от 30 до 80 %
	Атмосферное давление	от 84 до 106 кПа
Рабочие условия применения в части климатических воздействий соответствуют требованиям группы 4 по ГОСТ 22261 при следующих рабочих условиях применения	Температура окружающего воздуха	от минус 20 до плюс 55 °С
	Относительная влажность воздуха	90 % при 30 °С
	Атмосферное давление	от 84 до 106,7 кПа.
По условиям транспортирования ВАФ соответствует требовани- ям, предъявляемым к группе 4, по ГОСТ 22261 при следующих предельных условиях транспортирования	Температура окружающего воздуха	от минус 25 до плюс 55 °С
	Относительная влажность воздуха	90 % при 30 °С
	Атмосферное давление	от 84 до 106,7 кПа.

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.

НОВИНКА

20 отзывов

Артикул

Бренд

Uzkip

В наличии

ГОСТ

2405-88

ТУ

4212-114-64115539-2014

Срок доставки

2-3 дня

Периодичность поверки

2 года

Цена в розницу

10 сум

Стоимость товара указана без НДС. При заказе добавляется 12%.

С этим товаром смотрят

ПАРМА ВАФ-А(М) 1-2-2-1 — вольтамперфазометр (с одними токоизмерительными клещами на 10А, двумя токоизмерительными клещами на 300А, двумя гибкими клещами Ampflex на 3000А)

10 сум

ВФМ-2 — вольтамперфазометр

10 сум

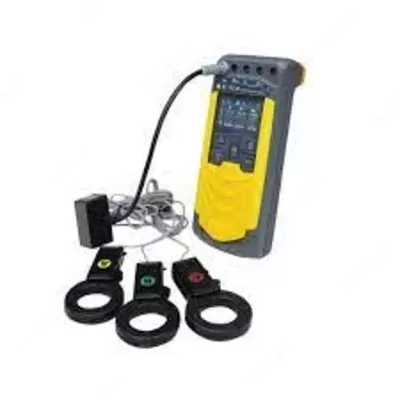

РС-30 с клещами КТИР-500 (до 500А) — вольтамперфазометр

27 069 120 сум

AnCom VAP/30AC/800AC — вольтамперфазометр

40 435 200 сум

ПАРМА ВАФ-А(М) 0-1-2-2 — вольтамперфазометр (с одними токоизмерительными клещами на 300А, двумя гибкими клещами Ampflex на 3000А и расширенным комплектом измерительных щупов "люкс")

10 сум

Парма ВАФ-А(М) — вольтамперфазометр

10 сум

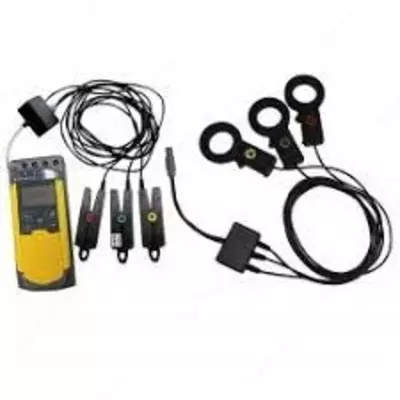

РС-30 с клещами КТИР-30 (до 40А) — вольтамперфазометр

17 908 956 сум

ВАРТ-1 — вольтамперфазометр

10 сум

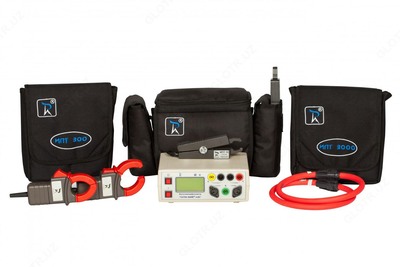

ПАРМА ВАФ-А(М) 1-0-0-1 — вольтамперфазометр (с одними токоизмерительными клещами на 10А)
