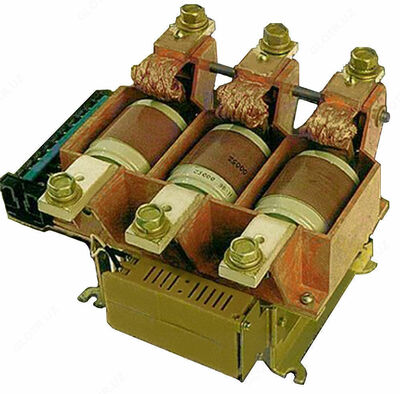

Контактор вакуумный КВ1-160-3 В3 160А 220В 2з+2р пост./перем.

Контакторы вакуумные серии КВ1 разработаны для применения в станциях управления, для коммутации токов включения и отключения асинхронных электродвигателей с короткозамкнутым ротором и других приемников электроэнергии в системах дистанционного управления электроприводами.

Основные области применения - металлургическая, нефтегазовая, горно-рудная, городской и железнодорожный транспорт и другие отрасли промышленности с тяжелыми режимами работы электроприводов.

Питание катушек контакторов от сети переменного или постоянного тока осуществляется через электронный блок включения. Питание катушек контакторов для электровозов на Uц.у.-50 В осуществляется непосредствено от сети с последующим включением балластного сопротивления в цепь втягивающих катушек при помощи размыкающего контакта собственного блокконтакта.

Питание катушек контакторов специального назначения осуществляется от сети переменного тока напряжением 36В через выпрямительный блок, при этом после срабатывания контактора напряжение на катушках снижается до 12В, что обеспечивается трансформатором потребителя.

Реверсивные контакторы имеют механическую блокировку, исключающую одновременное замыкание контактов обоих контакторов.

Имеется реверсивное исполнение контакторов, когда два однотипных контактора с замыкающими главными контактами, расположены рядом, соединены механической блокировкой, исключающей одновременное замыкание контактов обоих контакторов.

Блокировка устанавливается между контакторами.

Имеется исполнение контакторов с электромагнитной защелкой, которые предназначены для продолжительного режима работ при временном или длительном отсутствии напряжения в цепи питания втягивающей катушки.

Специальное исполнение контакторов КВ1 применяется в горно-рудной промышленности для встройки в оболочки взрывозащищенных пускателей, для соляных и угольных комбайнов.

Климатическое исполнение и категория размещения контакторов — У2, В3, специального исполнения — У5-С по ГОСТ 15150 и ГОСТ 15543.

Контакторы соответствуют требованиям технических условий ТУ 34 26-016-00213703-96
Расшифровка КВ1, маркировка.

КВ 1-[*]-[*]-[*]-[*]:
КВ - контактор вакуумный;
[*] - номинальный ток: 160 А; 250 А; 400А; 630 А;
[*] - число главных контактов: 2-2з; 3-3з
[*] - Климатические исполнения- В3, У2, У5 и Т5 по ГОСТ 15150 и ГОСТ 15543.1.
[*] -в типоисполнении контактора обозначает:
Р - контактор реверсивный с механической блокировкой;
С - контактор специального исполнения.
М - с электромагнитной защелкой.
