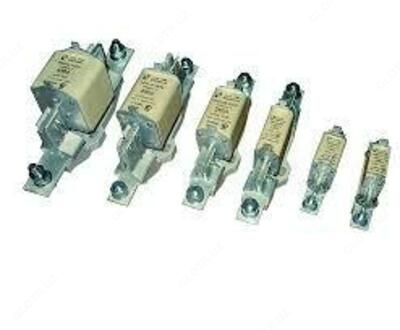

Предохранитель ППН- 37-70 80А габарит 2 на проводниках комплектного устройства

Описание

Плавкая вставка типа gG – gL в составе предохранителя предназначена для защиты электрооборудования промышленных установок и электрических сетей от перегрузок и токов короткого замыкания.

Первая буква обозначает диапазон отключения:

g — с отключающей способностью в полном диапазоне токов отключения, гарантируют надежную защиту оборудования оттоков перегрузки и короткого замыкания.

Вторая (заглавная) буква описывает тип защищаемого оборудования (характеристику или категорию):

G — общего применения;

L — защита кабелей и распределителей.

Представляет собой токопроводящий элемент, заключённый в корпус (изолятор) из высококачественной керамики. Все токоведущие элементы плавкой вставки изготовлены из электротехнической меди М1, покрытой оловом.

ТУ3424-015-05755766-2006

ГОСТ Р МЭК 60269 – 1 – 2010

Структура условного обозначения ППН:

П – предохранитель;

П – плавкий;

Н - наполненный;

Номинальный ток предохранителя:

33 – 160А, 35 – 250А, 37 – 400А, 39 – 630А, 41 – 1250А

Способ монтажа и вид присоединения внешних проводников:

Х – (без основания, без держателя) плавкая вставка,

2 – на собственном изоляционном основании,

5 – на изоляционном основании комплектного устройства,

7 – на проводниках комплектного устройства
Наличие указателя срабатывания и свободных контактов,

0 – без указателя и без свободных контактов,

1 – с указателем срабатывания, со свободными контактами,

2 – с центральным указателем срабатывания,

3 – с указателем срабатывания, без свободных контактов

Климатическое исполнение по ГОСТ 15150-69 УХЛ, Т

и категории размещения 2, 3.

Внимание: характеристики товара, комплект поставки и внешний вид могут быть изменены производителем без предварительного уведомления. Указанная информация не является публичной офертой.
