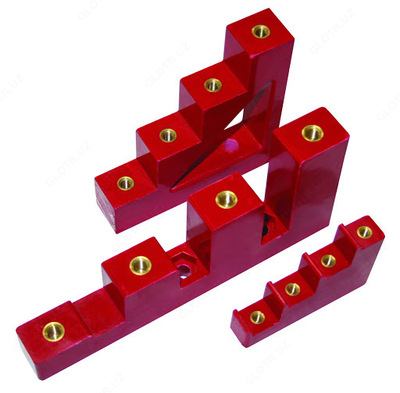

Изолятор ступенчатый ИСв4-30 (М8) силовой ИЭК

Описание товара

Ступенчатые изоляторы IEK предназначены для жесткого крепления и изоляции токопроводящих шин внутри электрических щитов, шинных мостов и другого оборудования. Изоляторы могут быть использованы в электрооборудовании постоянного и переменного тока частотой 50 Гц и напряжением до 1000 В, и гарантируют отсутствие пробоев между шинами. Корпус изоляторов изготовлен из особого, стойкого к механическому воздействию, негорючего полимера, обладающего высокими показателями электрического сопротивления.

Корпус изоляторов изготовлен из особого, стойкого к механическому воздействию, негорючего полимера, обладающего высокими показателями электрического сопротивления.

Технические характеристики

Количество полюсов:	4
Макс номин ток:	700 А
Расстояние между шинами:	63...68 мм
Номин раб напряжение:	660 В
Выдерж напряж грозового импульса:	18.0 кВ
Вес:	560 г
Длина резьбы:	15 мм
Метрический размер резьбы - М:	8 мм
Температура эксплуатации:	-60...+80 °C
Кол-во болтов на изолятор:	4 шт
Кратковрем выдерж напряж промышл частоты:	3.0 кВ
Напряж пробоя изоляции промышл частоты:	14.0 кВ
Предел прочности на изгиб:	125.0 Мпа
Момент затяжки болтов крепленния шин:	10 нм
Разрушающий крутящий момент:	50 нм
Диам отв под крепежные болты в шинах:	9.0 мм
Ширина:	229.0 мм
Высота:	100.0 мм
Глубина:	30.0 мм
Цвет:	Красный
Материал:	Полимерный материал
Вид или марка материала:	Полиамид усиленный стекловолокном
Тип конструкции:	Изолятор ступенчатый

Эксплуатационные параметры

Срок службы:	нет данных
Гарантийный срок, Лет:	3

Логистические параметры

	Индивидуальная	Групповая	Транспортная
Количество	1	2	40
Единицы измерения	шт	шт	шт
Тип упаковки	БЕЗ УПАКОВКИ	ПАКЕТ ПРЯМОУГОЛЬНЫЙ	ГОФРОКОРОБ
Материал упаковки	НЕ УКАЗАН	ПОЛИЭТИЛЕН НИЗКОЙ ПЛОТНОСТИ (LDPE)	ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
Штрихкод	4606056215519	4606056215526	4606056215533
Вес брутто, кг	0.588	1.176	23.5
l, см	22.9	23	31.5
b, см	10.5	10	30
h, см	3	6	24
