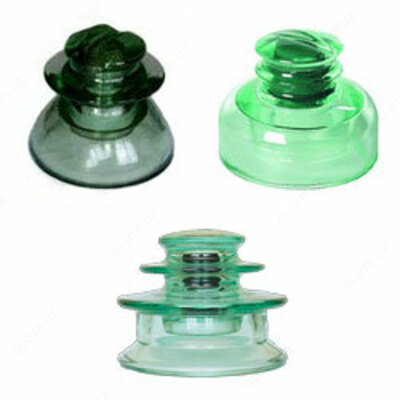

Изолятор штыревой ШС-10ЕД

Описание товара

Описание

Номинальное напряжение: 10 кВ
Минимальная разрушающая сила: 12,5 кН
Диаметр штыря крепления изолятора: 22 мм
Масса: 2,0 кг

Изоляторы штыревые высоковольтные стеклянные ШС-10Е предназначены для изоляции и крепления проводов на воздушных линиях электропередач и в распределительных устройствах электростанций и подстанций переменного тока на напряжение до 10 кВ включительно, частотой до 100 Гц, при температуре окружающего воздуха от плюс 50 до минус 60 °С. Буква "Е" в маркировке изолятора ШС-10Е обозначает индекс модификации изолятора и косвенно характеризует период выпуска. Таким образом изоляторы ШС-10, ШС-10А, ШС-10Б, ШС-10В, ШС-10Г в настоящее время являются устаревшими и не выпускаются. Является улучшенной модификцией изолятора ШС-10Д.

Изолятор ШС-10Е монтируется на траверсы высоковольтные, оголовья, штыри и крюки КН-22. Для крепления изолятора используются колпачки КП-22, К-7, К-9.

Изоляторы ШС-10Е выпускаются согласно ТУ 3493-187-76935199.

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.
