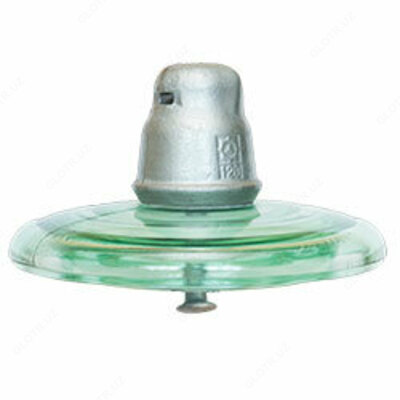

Изолятор подвесной ПС-120Б

Описание товара

Описание Изолятор ПС-120Б
Минимальная разрушающая сила: 120 кН
Масса: 3,9 кг
Стеклянный линейный подвесной изолятор ПС-120Б предназначен для электрической изоляции и крепления проводов и грозозащитных тросов воздушных ЛЭП и ОРУ подстанций высокого напряжения 6-500 кВ. На высоковольтных линиях электропередачи высокого напряжения применяют гирлянды, состоящие из последовательно соединенных шарнирным способом изоляторов ПС-120Б. Количество изоляторов ПС-120Б в гирлянде определяется классом напряжения линии, конструкцией опор, типом изолятора, условиями эксплуатации. На деревянных опорах при напряжении 35 кВ ставят два подвесных изолятора ПС-120Б в гирлянде; на металлических опорах — на один-два изолятора больше. Количество подвесных изоляторов ПС-120Б для ВЛ 6—35 кВ выбирается независимо от высоты над уровнем моря. Во избежание самопроизвольного расцепления гирлянды стержень в пазу шапки фиксируется замком. Буква "Б" в маркировке изолятора ПС-120Б обозначает индекс модификации изолятора и косвенно характеризует период выпуска. Таким образом изоляторы ПС-120, ПС-120А в настоящее время являются устаревшими и не выпускаются.
По сравнению с изолятором ПС-70Е изолятор ПС-120Б обладает большей номинальной разрушающей нагрузкой на изгиб - 120 кН.
Структура условного обозначения изолятора ПС-120Б:
П - подвесной
С - стеклянный
120 - минимальная разрушающая нагрузка в кН
Б - индекс модификации изоляторов
