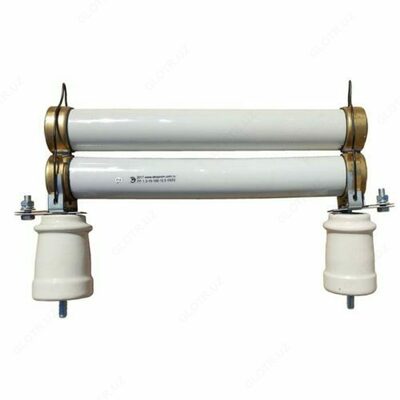

Предохранитель кварцевый ПКТ 101-6-20-31,5 У1

Описание товара

Описание Класс напряжения: 6 кВ
Номинальный ток, А: 20
Номинальный ток отсечки, кА: 31,5
Климатическое исполнение: У3

Габариты патрона
Диаметр патрона: 55 мм
Длина патрона: 312 мм
Вес патрона: 1,25кг
Вес ПКТ в сборе: 3,9кг

Предназначены для защиты силовых трансформаторов, воздушных и кабельных линий на номинальное напряжение 6 кВ.

Предохранители ПКТ с кварцевым наполнителем являются токоограничивающими. Отключение тока короткого замыкания в предохранителях с кварцевым песком обеспечивается за счет интенсивной деионизации дуги, возникающей на месте пролегания плавкой вставки, в узких щелях между песчинками наполнителя.

Срабатывание патрона определяется в предохранителях ПКТ по указателю срабатывания, выдвигающемуся наружу под воздействием пружины после перегорания нихромовой проволоки. Указатель может отсутствовать.

Высоковольтный предохранитель ПКТ является комплектом, и поставляется в разобранном виде.

Состоит из следующих элементов:

Патрон (заменяемый элемент) – 1 шт.
Контакт (др. названия: губка, пинцет) – 2 шт.
Опорный изолятор ИО – 2 шт

Изоляторы устанавливаются на специальном цоколе или непосредственно на элементах конструкции распределительного устройства. Высоковольтные предохранители ПКТ категории размещения У3 отличаются от предохранителей ПКТ категории размещения У1 типом опорных изоляторов и наличием в патроне дополнительных деталей, герметизирующих внутреннюю полость патрона.

Не допускается применение высоковольтных предохранителей ПКТ в сетях с напряжением, меньшим номинального напряжения предохранителя.
