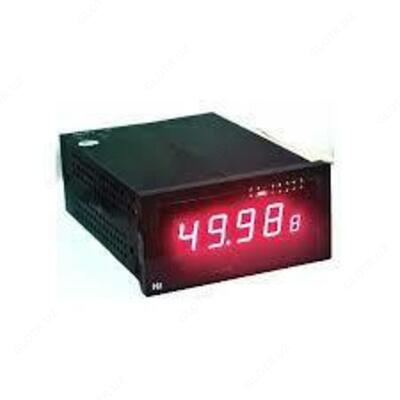

ЦД2100 — частотомер цифровой щитовой переменного тока

Описание товара

Назначение частотомера ЦД2100:
Частотомеры ЦД2100 предназначены для измерения частоты промышленных сетей с номинальной частотой 50 Гц и могут быть использованы для определения качества электроэнергии на предприятиях производящих и потребляющих электроэнергию.

Функции частотомера ЦД2100:

измерение частоты промышленных сетей переменного тока частотой 50 Гц;
цифровая индикация результата измерения;
обмен информацией по интерфейсам RS-485-USB или RS-232-USB;
преобразование измеряемой частоты в выходной унифицированный сигнал силы постоянного тока от 0 до 5мА, от 0 до 20 мА, от 4 до 20 мА;
коммутации цепей нагрузок по результатам сравнения измеряемой частоты с задаваемыми уставками. Задание уставок осуществляется программно через интерфейс RS485 или RS232.

Описание частотомера ЦД2100:

Каждый из приборов совмещает в себе два измерительных устройства – преобразователь измеряемого параметра в токовый или цифровой сигнал и измерительный прибор с цифровой индикацией.

Конструктивно выполнены в виде щитовых приборов и заменяют устаревшие изделия Ф205, Ф246, ЦД2120.1, ЦД2120.2.

Пример заказа частотомера ЦД2100:

Условные обозначения частотомера при заказе:
ЦД2100-Y-ZWQ, где
Y – цвет свечения индикаторов; К – красный и В – зеленый;
Z – интерфейс; 1 –для RS-232- USB, 2 – для RS-485- USB.
W – токового выхода:
- 1 – с выходным током от 0 до 5мА;
- 2 – с выходным током от 0 до 20 мА
- 3 – с выходным током от 4 до 20мА;
- 0 – токовый выход отсутствует.

Q – 1 - наличие уставок;
0 - уставки отсутствуют.

Пример записи при заказе и в технической документации другой продукции:
частотомера ЦД2100 с цветом свечения индикаторов – красным, выходом на интерфейс
RS-232- USB, наличием токового выхода от 4 до 20 мА, с уставками:
«Частотомер ЦД2100-К-131 ТУ4221–020-05798310–2004».

Технические характеристики частотомера ЦД2100:

Общие характеристики
Параметр	Значение
Диапазон частот измеряемой величины	45-55 Гц;
Рабочее напряжение измеряемой величины	220±33 В; 380± 57 В;
Цена деления	0,5 Гц
Класс точности	1,0
Потребляемая мощность	2,5 ВА
Габаритные размеры Вырез в щите	80х80х72 мм Ø77,5 мм
Масса	0,25 кг
Рабочие условия применения
Температурокружающей среды	от минус 50 до 60 °С
Влажность	95 % при 35 °С

Характеристики модификаций
Прибор	Цвет индикатора	Интерфейс	Токовый выход	Наличие уставок
ЦД2100-К-100	красный	RS-232	отсутствует	нет
ЦД2100-К-200	красный	RS-485	отсутствует	нет
ЦД2100-В-100	зеленый	RS-232	отсутствует	нет
ЦД2100-В-200	зеленый	RS-485	отсутствует	нет
ЦД2100-К-101	красный	RS-232	отсутствует	есть
ЦД2100-К-201	красный	RS-485	отсутствует	есть
ЦД2100-В-101	зеленый	RS-232	отсутствует	есть
ЦД2100-В-201	зеленый	RS-485	отсутствует	есть
ЦД2100-К-110	красный	RS-232	от 0 до 5 мА	нет
ЦД2100-К-120	красный	RS-232	от 0 до 20 мА	нет
ЦД2100-К-130	красный	RS-232	от 4 до 20 мА	нет
ЦД2100-К-210	красный	RS-485	от 0 до 5 мА	нет
ЦД2100-К-220	красный	RS-485	от 0 до 20 мА	нет
ЦД2100-К-230	красный	RS-485	от 4 до 20 мА	нет
ЦД2100-В-110	зеленый	RS-232	от 0 до 5 мА	нет
ЦД2100-В-120	зеленый	RS-232	от 0 до 20 мА	нет
ЦД2100-В-130	зеленый	RS-232	от 4 до 20 мА	нет
ЦД2100-В-210	зеленый	RS-485	от 0 до 5 мА	нет
ЦД2100-В-220	зеленый	RS-485	от 0 до 20 мА	нет
ЦД2100-В-230	зеленый	RS-485	от 4 до 20 мА	нет
ЦД2100-К-111	красный	RS-232	от 0 до 5 мА	есть
ЦД2100-К-121	красный	RS-232	от 0 до 20 мА	есть
ЦД2100-К-131	красный	RS-232	от 4 до 20 мА	есть
ЦД2100-К-211	красный	RS-485	от 0 до 5 мА	есть
ЦД2100-К-221	красный	RS-485	от 0 до 20 мА	есть
ЦД2100-К-231	красный	RS-485	от 4 до 20 мА	есть
ЦД2100-В-111	зеленый	RS-232	от 0 до 5 мА	есть
ЦД2100-В-121	зеленый	RS-232	от 0 до 20 мА	есть
ЦД2100-В-131	зеленый	RS-232	от 4 до 20 мА	есть
ЦД2100-В-211	зеленый	RS-485	от 0 до 5 мА	есть
ЦД2100-В-221	зеленый	RS-485	от 0 до 20 мА	есть
ЦД2100-В-231	зеленый	RS-485	от 4 до 20 мА	есть

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.

НОВИНКА

20 отзывов

Артикул

Бренд

Uzkip

В наличии

ГОСТ

2405-88

ТУ

4212-114-64115539-2014

Срок доставки

2-3 дня

Периодичность поверки

2 года

Цена в розницу

10 сум

Стоимость товара указана без НДС. При заказе добавляется 12%.

С этим товаром смотрят

PD194PQ-7B0T-A-0001 — многофункциональный цифровой электроизмерительный прибор

10 сум

ЭА2258М-10 кл.1.5 амперметр щитовой аналоговый переменного тока с расширенным диапазоном измерений

10 сум

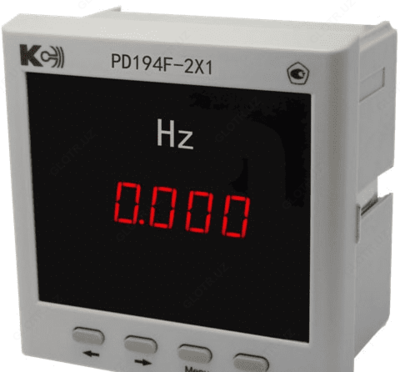

PD194F-2X1 — частотомер (базовая модификация)

0 сум

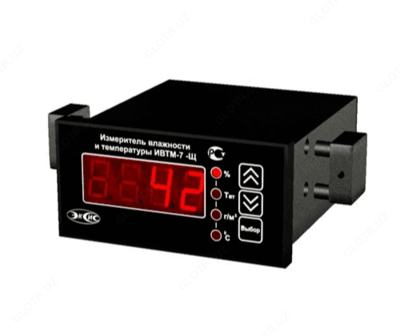

ИВТМ-7/1-Щ-USB — одноканальный стационарный измеритель-регулятор влажности и температуры в щитовом исполнении

10 сум

ИВТМ-7/1-Щ-2Р-2А-DIN — одноканальный стационарный измеритель-регулятор влажности и температуры в щитовом DIN-корпусе

10 сум

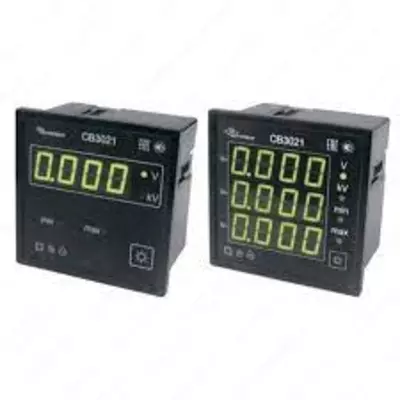

СВ3021-100-3 — вольтметр цифровой щитовой, 100В, трехфазный

5 378 256 сум

PD194PQ-2C4T-A — многофункциональный цифровой электроизмерительный прибор (многостраничная модификация, повышенной точности)

10 сум

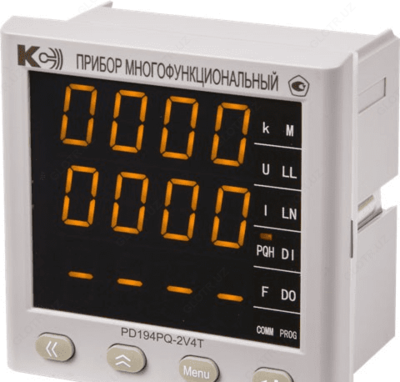

PD194PQ-2С4T — многофункциональный цифровой электроизмерительный прибор (многостраничная модификация)

10 сум

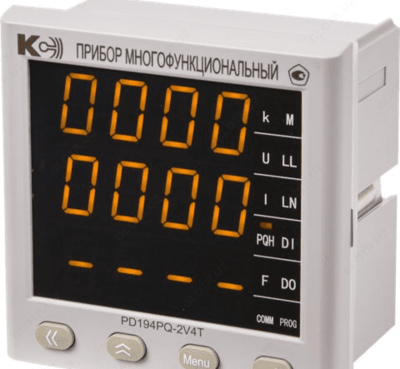

PD194PQ-2L4T-A — многофункциональный цифровой электроизмерительный прибор (многостраничная модификация, повышенной точности)

10 сум

ИВПР-203М Щитовой исп. MODBUS-220 — электронный секундомер-измеритель

14 989 104 сум

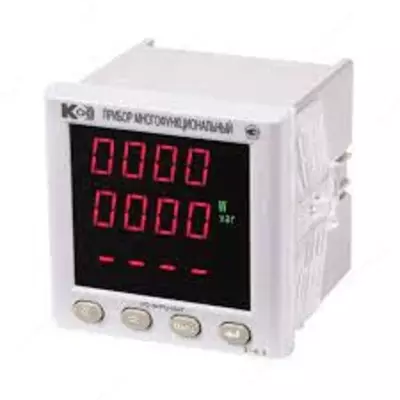

PD194PQ-2K4T — многофункциональный цифровой электроизмерительный прибор (дополнительно 3 аналоговых выхода (4-20 мА, 0-20 мА или 4-12-20 мА) или 2 аналоговых выхода (0-5 мА или ±5 mA))
