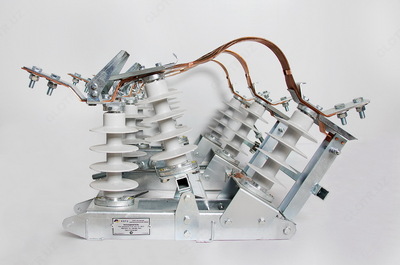

Разъединитель линейный РЛК-1б-IV-10/400-УХЛ1

Описание   Разъединители РЛК 10 кВ  предназначены для включения и отключения обесточенных участков электрической цепи, находящейся под напряжением, заземления отключенных участков при помощи заземлителей, составляющих единое целое с разъединителем, а также отключения токов холостого хода трансформаторов и зарядных токов воздушных и кабельных линий. Разъединитель РЛК выполнен в виде трехполюсного аппарата качающегося типа, каждый полюс которого имеет две неподвижные колонки, установленные на раме разъединителя, и одну подвижную колонку, установленную на поворотном кронштейне, которая имеет возможность качаться в направлении продольной оси разъединителя.   Разъединитель состоит из рамы, опорных полимерных изоляторов, токоведущей системы, заземляющего контура и металлоконструкции для установки на опоре. Рама имеет стойкое антикоррозийное покрытие горячим цинком на весь срок службы. Токоведущая система выполнена из высококачественной электротехнической меди марки М1. Контактная группа разъединителей РЛК может быть изготовлена как в виде набора медных лент (гибкая шина), так и в виде многожильного плетеного провода «косичка» (плетеное контактное соединение). Управление разъединителем осуществляется ручным приводом типа ПР-01 УХЛ1.   Структура условного обозначения разъединителя РЛКпл-1б-IV-10/400 УХЛ1 Н=6200: Р -  разъединитель;  Л -  линейный;  К -  качающегося типа;  пл - с плетеным контактным соединением: По умолчанию аппараты изготавливаются с гибкой шиной (набор медных лент); 1а - с одним заземлителем со стороны неподвижной колонки; 1б - с одним заземлителем со стороны подвижной колонки;   2 -  с двумя заземлителями с двух сторон, при отсутствии ножей индекс опускается;  IV - степень загрязнения изоляции II,  IV по ГОСТ 9920-89; 10 - номинальное напряжение: 10 кВ;  400 - номинальный ток: 400 А, 630 А;  УХЛ1 - климатическое исполнение;  Н - для разъединителей с КМЧ: Н - 6200, 6500 и 6800 мм; Комплект монтажных частей (КМЧ)- поставляются по отдельному заказу   Структура условного обозначения разъединителя ПР-01- УХЛ1  П - привод  Р - ручной  01 - с одним валом заземления  УХЛ 1 - климатическое исполнение
